8つまでのHDMI信号の映像・音声を入力し、縮小、組み合わせを行い、一つの画像出力にまとめて一台のテレビやモニターで8画面すべてを見ることができます。4K出力が可能です。シームレススイッチ機能で、切り替えは瞬時です。音声の切り替えも映像の処理とは独立して出力に切り替え可能です。操作は付属の赤外リモコンで即座に感覚的に行うことができます。

【特徴】
● 8つまでのHDMI入力を受け付けます。
● 8画面モードを含む多彩な出力配置
● 8チャンネルシームレススイッチ機能でHDMIの切り替えは瞬時です。
● 赤外リモコンで操作。
● HDMI 1.4準拠、HDCP 1.4、DVI 1.0 対応
● 入力画像解像度1080P,720P,1080i,1024x768,1360x768 1080P対応。
● HDMI出力は4Kが可能で、1080P@60HZ, 2560x1600@60HZ, 2560x1440@60HZ, 3840x2160@30HZ.720P/ 60Hzの切り替えができます。
● 状態表示LED 。信号があると　点灯しますので動作状態がすぐに把握できます。
● 信号劣化なし
● 簡単インストール
● DC12V　ACアダプタ使用

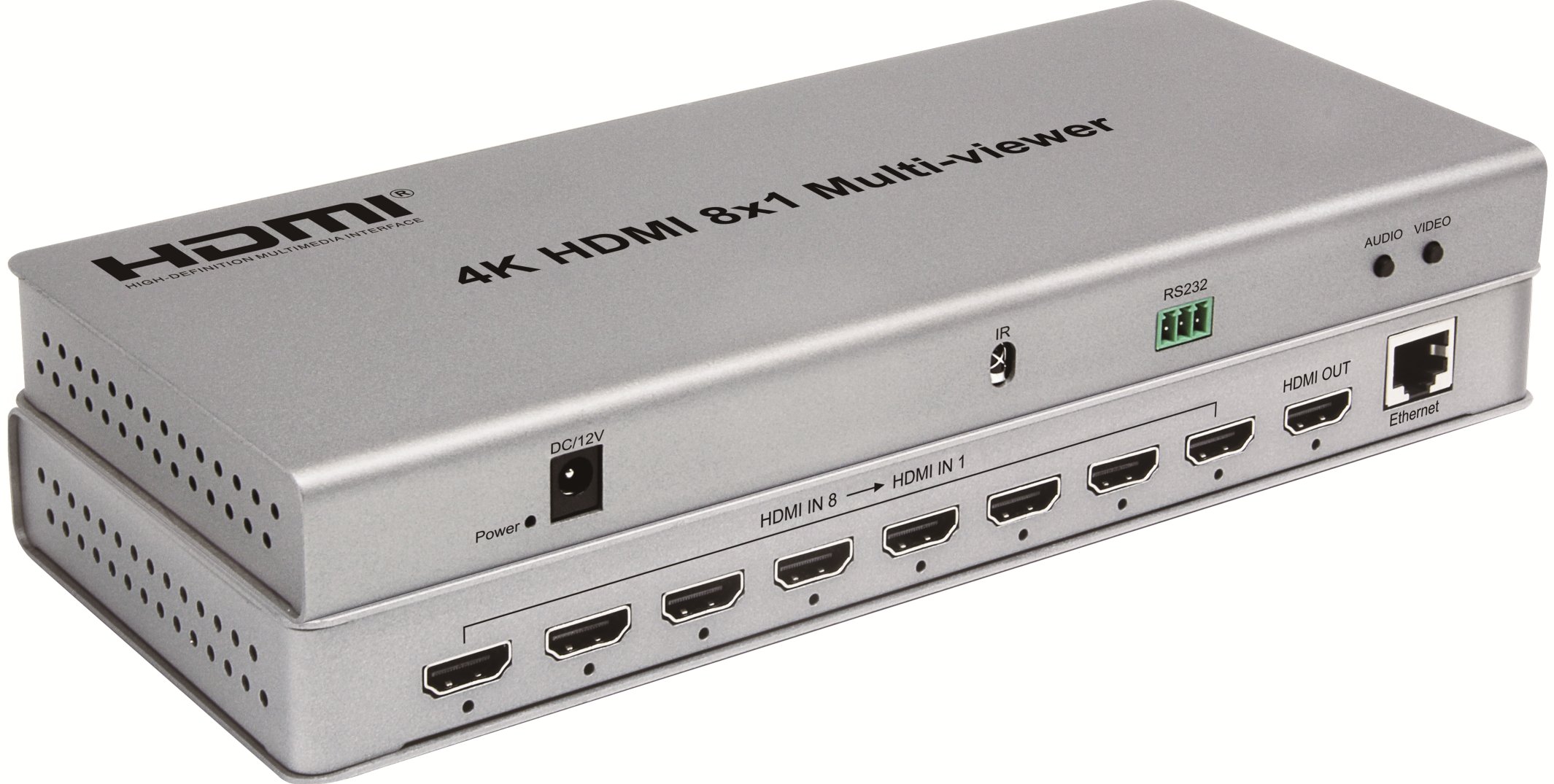

【製品型番】　blMulti81-4K

【仕様】
●入力解像度 ：1080P,720P,1080i,1024x768,1360x768 1080P
●出力解像度：　1080P@60HZ, 2560x1600@60HZ, 2560x1440@60HZ, 3840x2160@30HZ.720P/ 60Hz
●電源　　　：　12V ACアダプタ　
●寸法　　　：　252 x 105 x 25mm
●重さ　　　：　792g　

【梱包内容】
● 本体
● ACアダプタ12V
● 赤外線リモコン
● ユーザーマニュアル

【パネル詳細】

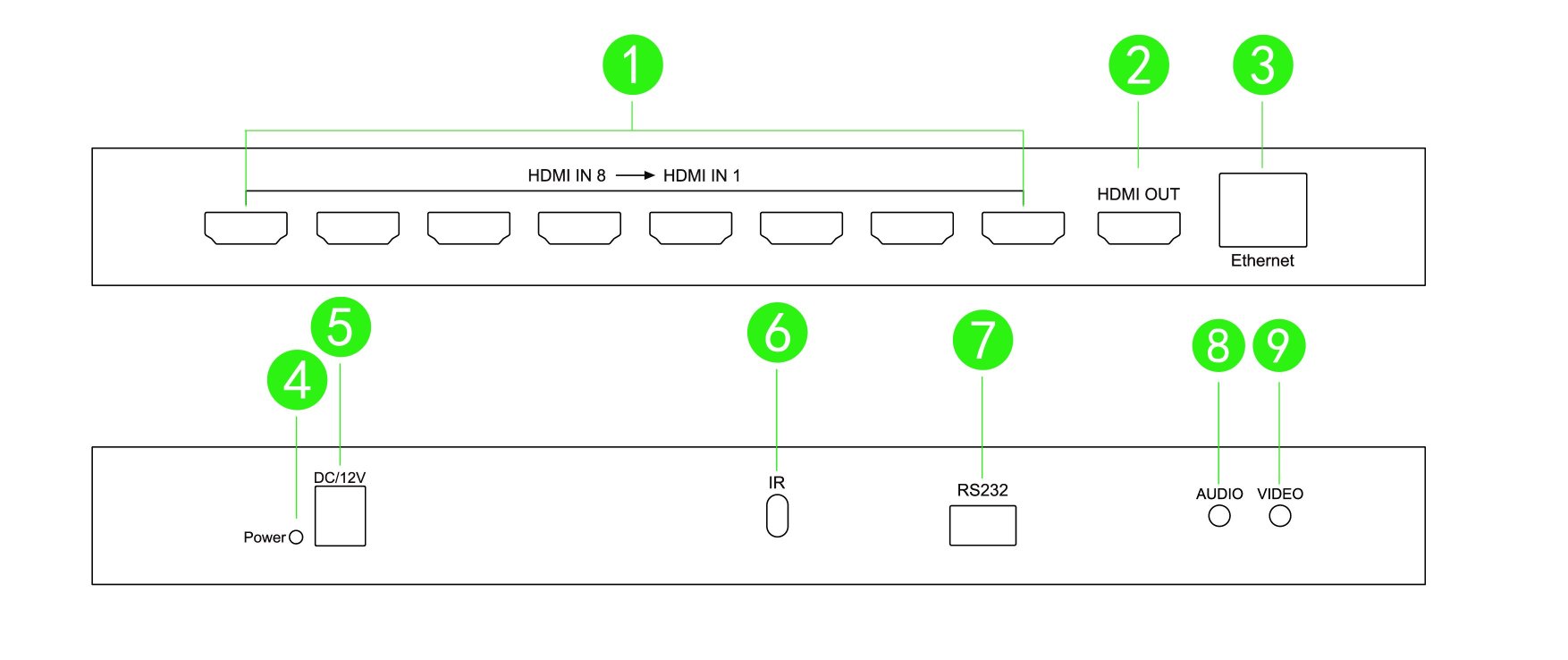

●パネル

1. HDMI IN8 → 入力
2. HDMI OUT ---出力
3. Ethernet --- イーサネット端子
4. Power --- 電源灯
5. DC/12V ---電源入力
6. IR --- 赤外線受光部
7. RS232 --- RS232インターフェイス
8. AUDIO --- 音声モード切替
9. VIDEO --- ビデオモード切替

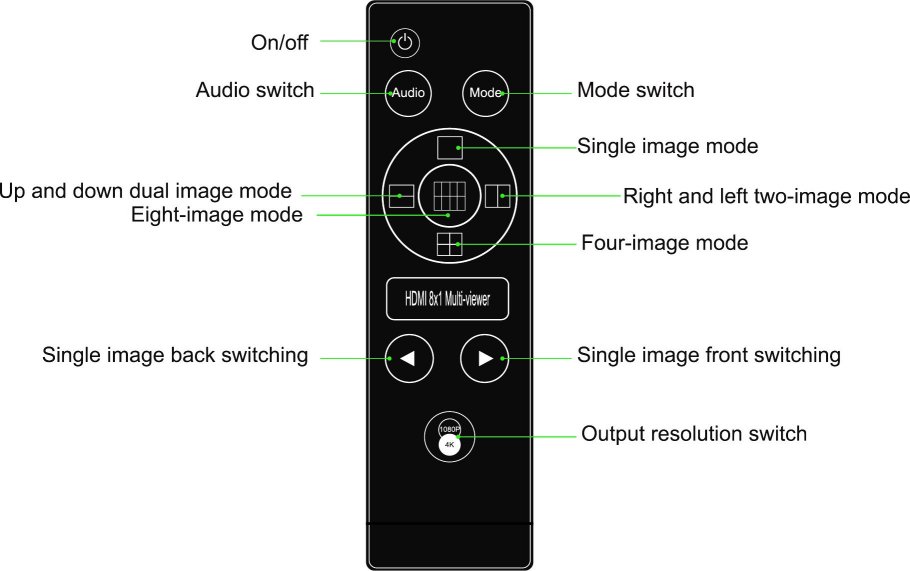

●リモコン


【使用例】

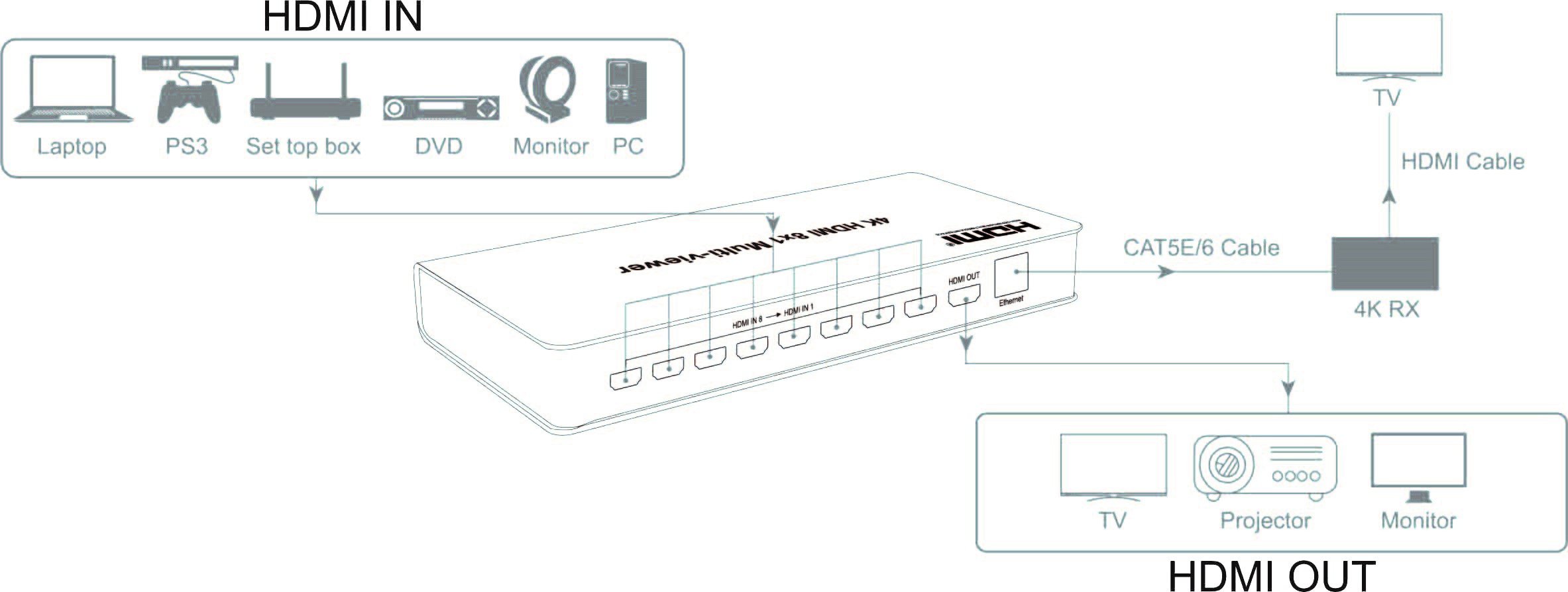

〇接続方法

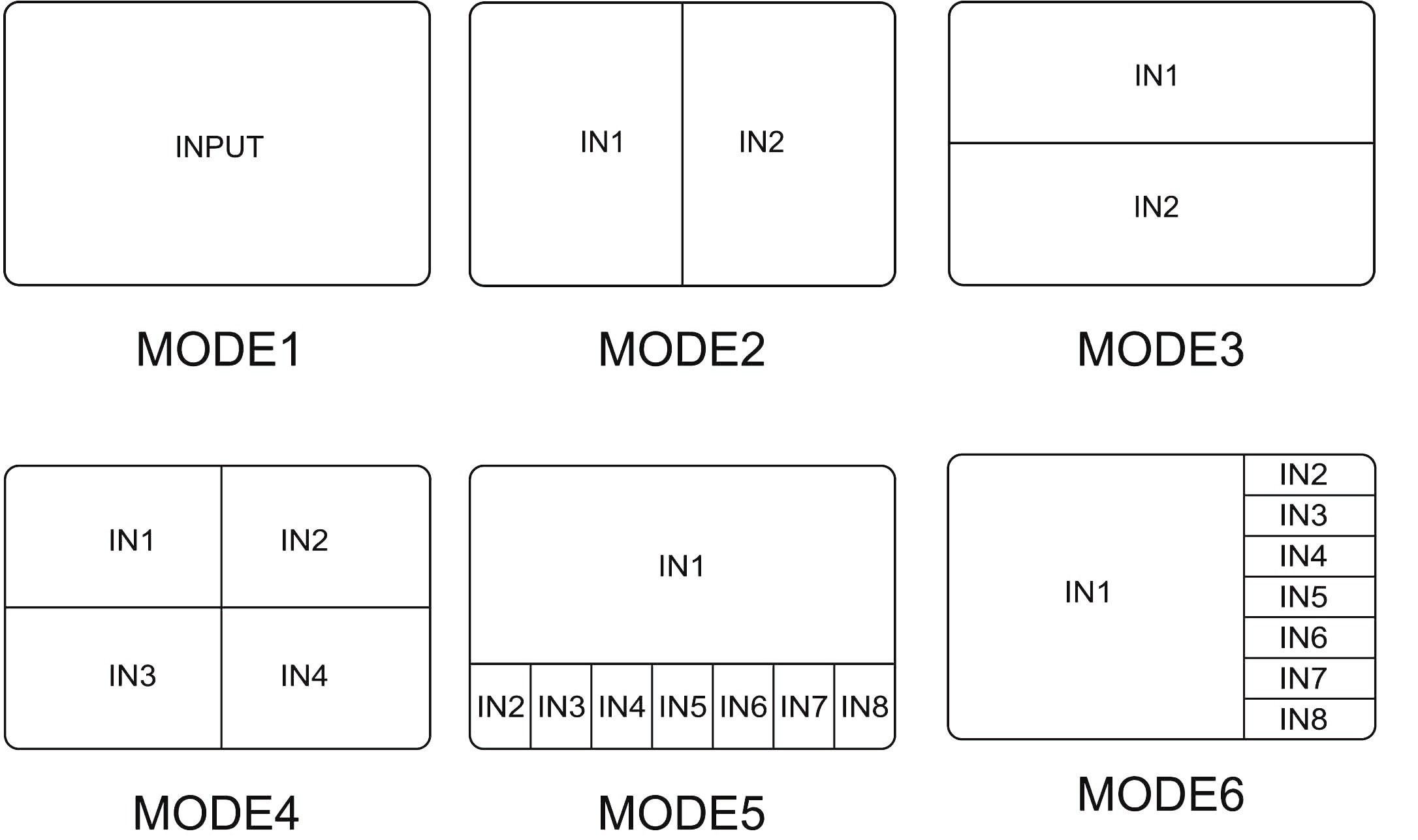

〇画面配置の種類






MODE1　：　単一画面出力　（切り替えはシームレスです）
MODE2&MODE3　：　2画面モード
MODE4　：　4画面モード
MODE5 & MODE6　：　メイン1、サブ画面7
MODE7 & MODE9 & MODE10　：　8画面モード
MODE8　：　メイン2、サブ画面6

【AVシステム構築について】
アイシルはハイビジョン放送機器の開発経験のあるエンジニアが、機器の動作実験を通して常にノウハウを蓄積しています。お客様が複数のハイビジョン機器やPC、AVアンブなどを使用してシステムを構築する場合には、弊社から適合できる分配器、切替器、マトリクス、延長器、変換器を弊社取り扱い製品の中から選択しご提案いたします。必要に応じ実験し、確認をすることも頻繁に行っています。システム図案をFAXやメールでお送りいただけば検討させていただきます。既存の機器で対応できず、特注となる場合には放送機器の開発会社などをお探しできます。


【使用上の注意　ケーブル】 ディスプレイまでの距離が長くなる場合は光ファイバーHDMIケーブルが有効です。
