産業機器用15ワットデスクトップ型スイッチング電源
IPU16Dシリーズは15ワットの電力を継続的に出力するAC/DCスイッチング電源です。当シリーズの電源はUL94V-1 min規格に準拠し。全モデルはFCC Part-15クラスB規格およびCISPR-22クラスB放射限度規格を満たすとともに、UL/c-UL(UL 60950-1:2nd Edition)規格、TUV/GS(EN 60950-1:2nd Edition) 規格、新しいCE規格の要求項目にも準拠した設計となっています。 全ユニット100％難燃性試験済みです。

【特徴】
●広域な動作電圧90～264VAC、47～63Hz
●スタンドおよびAC電源コード
●単一出力。電圧範囲を3V?48Vまで選べます。
●Energy Star2.0効率レベルVで待機電力は極少です。
●絶縁強度 クラスⅡ
●3年保証
●RoHS準拠
【詳細資料】
 データシート PSE(101～105) PSE(106)
【電気的特性】
●効率：74.7％ 以上
●ラインレギュレーション：1％以下
●ロードレギュレーション：10％以下
●ホールドアップ時間：最小8mS
●出力リップルノイズ：0.5％（通常）
( リップルノイズは3.3VDCで最大2％）
【環境特性】
●動作温度：-20～70℃
●保管温度：-40～85℃
●動作湿度：0～95% 結露無きこと
●保管湿度：0～75% 結露無きこと
●MTBF：100,000時間（計算値）
●軽減曲線：40℃で100％負荷～70℃で50%負荷

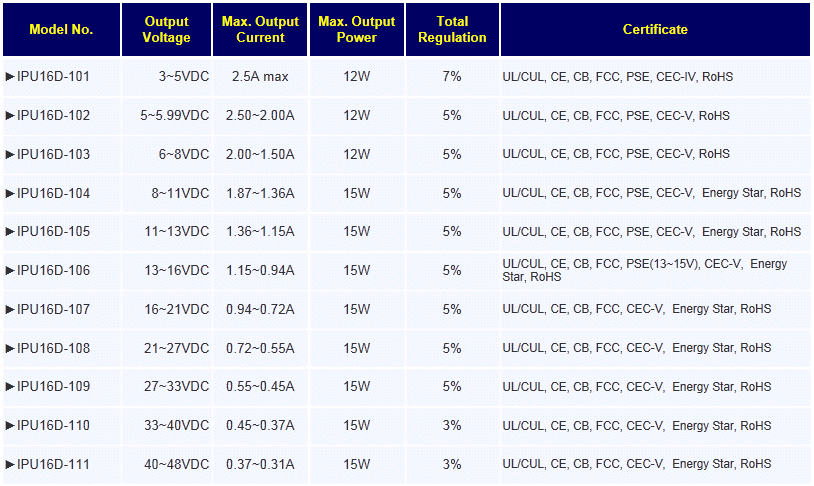

【型番詳細と仕様】
●DCケーブルカスタマイズ
 クリックで詳細へ
※指定のない場合には標準仕様で作成します。
● プラグカスタマイズ
 クリックで詳細へ
P00xはワイヤータイプ
P01xやP42xは直線丸型コネクタ
P02xやP43xは直角型
P03xはイヤホンジャックタイプ直線型
P04xは直角型
P05xはDIN オス型
P06xはDIN メス型
P07xはミニDIN型
P09xはパワーDINやロック付きミニDIN
P10xはモレックスコネクタ型
その他豊富な選択肢の中からお選びになれます。
※指定のない場合には下記コネクタ（Ｐ01Ｊ）となります。
●ACコードカスタマイズ
 クリックで詳細へ
無、日本向けPSE対応品、米国向け3種、欧州向け3種 からお選びいただけます。
●型番について
たとえば IPU16D-12-P01a は IPU16Dを使って12V定格出力、P01aの出力コネクタを持ったアダプタとなります。
|
