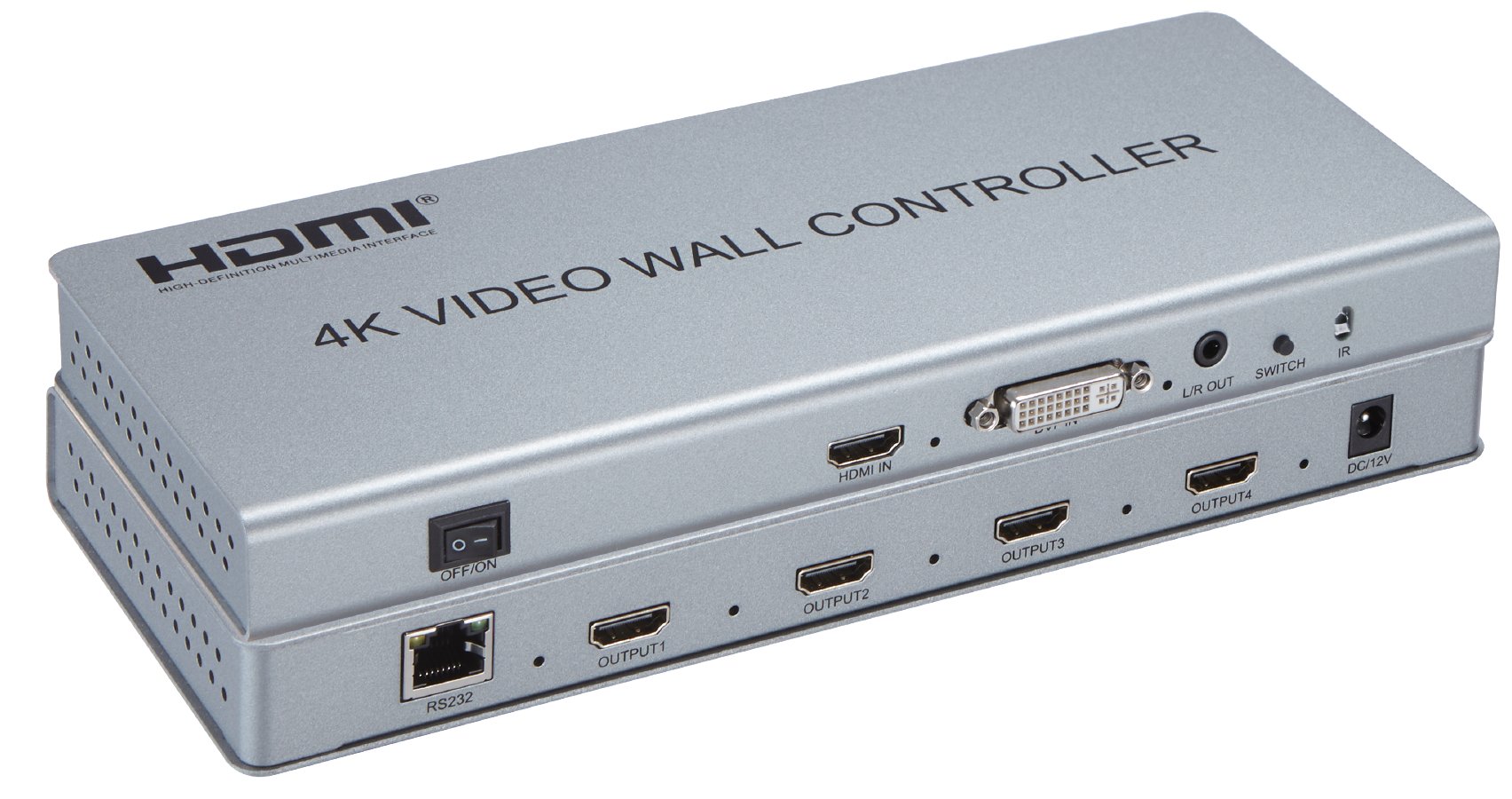

ビデオウォールを構築するための画面分割装置です。HDMIおよびDVI入力で、入力は最大4K30Hzが可能です。出力画面配置は8種類から選べます。出力はHDMIで、解像度は1080Pです。出力はHDMI最大4系統。付属の赤外線リモコンでコントロールできます。
展示会、店舗、デジタルサイネージ、プロジェクションマッピング、ゲーム、アーケード、Eスポーツなど多様な用途でご使用いただけます。
　　
【特徴】
● ビデオ入力は DVIとHDMI
● HDMI1.4 と　HDCP1.4に準拠
● HDMI出力4系統に映像出力、ステレオ音声3.5mmジャックからは音声が出力されます。音声入力はLPCM。
● 入力解像度は　1920x1080P 25/30/50/60Hz,3840x2160P 24/30Hz
● 出力解像度 1920x1080P 60Hz
● 出力画面構成　　　1x1,1x2,1x3,1x4,2x1,3x1,4x1,2x2 の8種類選択可能
● 色空間は　入力　RGB/YUV 24ビット、出力　RGB444 24ビット
● RS232 からコントロール可能(オプション)
● 簡単に設置できます。
● 12V電源使用

【梱包内容】
● 本体
● リモコン　　(電池は別売り)
● ACアダプタ　
● 取り扱い説明書

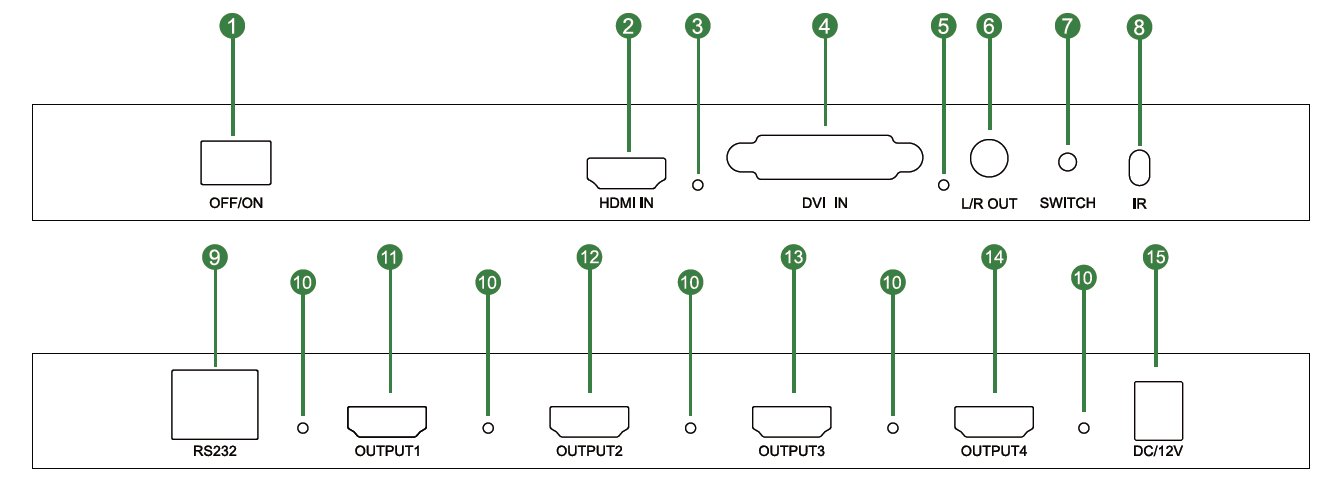

【パネル詳細】
●
1. OFF/ON 　　: 電源スイッチ
2,3.　HDMI IN 　: HDMI入力と入力中表示　　
4,5.　DVI IN 　: DVI入力と入力中表示 　
6. L/R OUT　 : 3.5mm ステレオ出力
7.　　SWITCH : 入力のDVIとHDMIの切り替え
8. IR 　　 : 赤外線受光部
9.　　RS232 : RS232 ポート
　 10,11-14. OUTPUT : HDMI出力と出力中表示 (音声はステレオジャック出力をご利用ください)
15:　DC12V : 電源入力

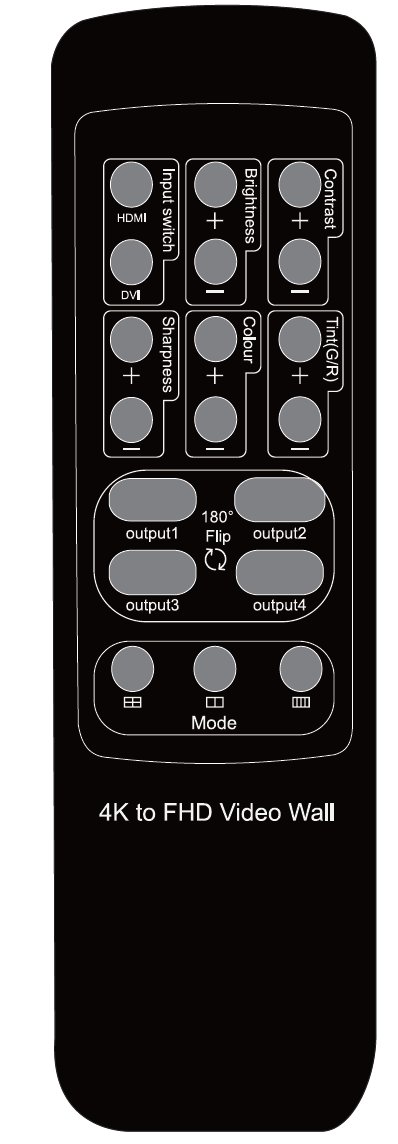

● リモコン

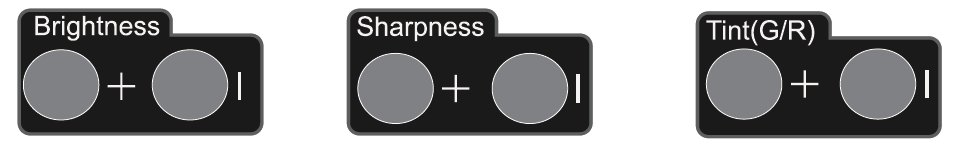

拡大図

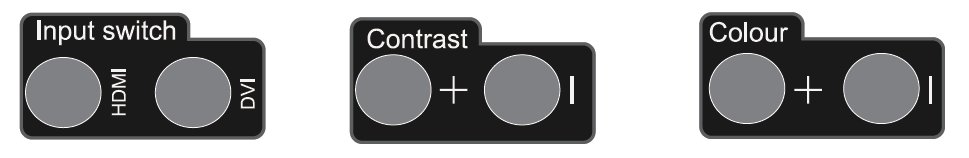

〇左端　HDMIとDVI入力切替
〇真中　輝度の上下
〇右端　コントラストの上下
〇左端　HDMIとDVI入力切替
〇真中　輝度の上下
〇右端　コントラストの上下


〇赤　ゲイン　。標準値128(スイッチの表示とは異なります。)
〇緑　ゲイン　。標準値128(スイッチの表示とは異なります。)
〇青　ゲイン　。標準値128(スイッチの表示とは異なります。)

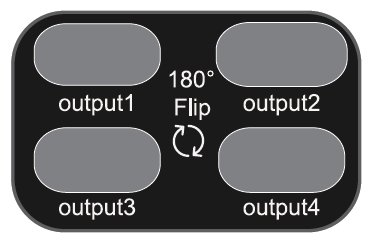

〇左上　左上画面の上下反転。4画面を組んだとき、画面上部どうし近づけてフレームの無駄幅を小さくしたいときには反転して使用します。(スイッチの表示とは異なります。)
〇右上　右画面の上下反転。(スイッチの表示とは異なります。)
〇左下　無駄フレーム幅　補正値増加(スイッチの表示とは異なります。)
〇右下　無駄フレーム幅　補正値減少。最低値は0です。(スイッチの表示とは異なります。)

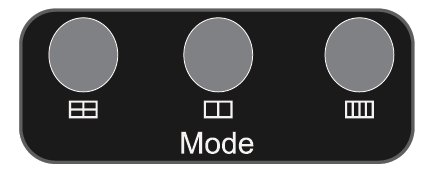

〇左　　画面配置　2x2 構成
〇中　　画面配置　1x2 構成 横長になります。
〇右　　画面配置　1x1,1x2,1x3,1x4,2x1,3x1,4x1,2x2 2x1,3x1,4x1,2x2 構成の切り替え

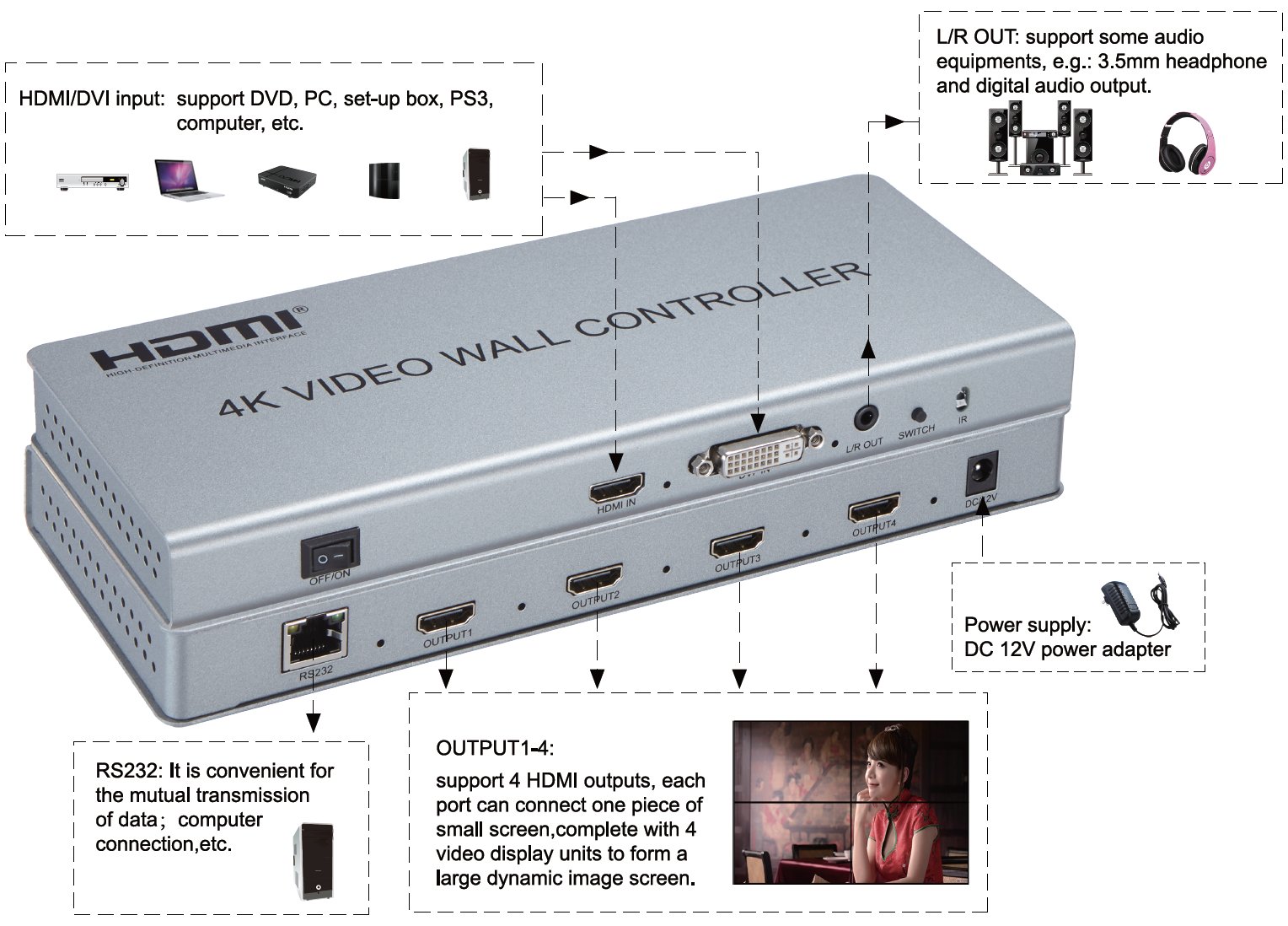

【接続方法】

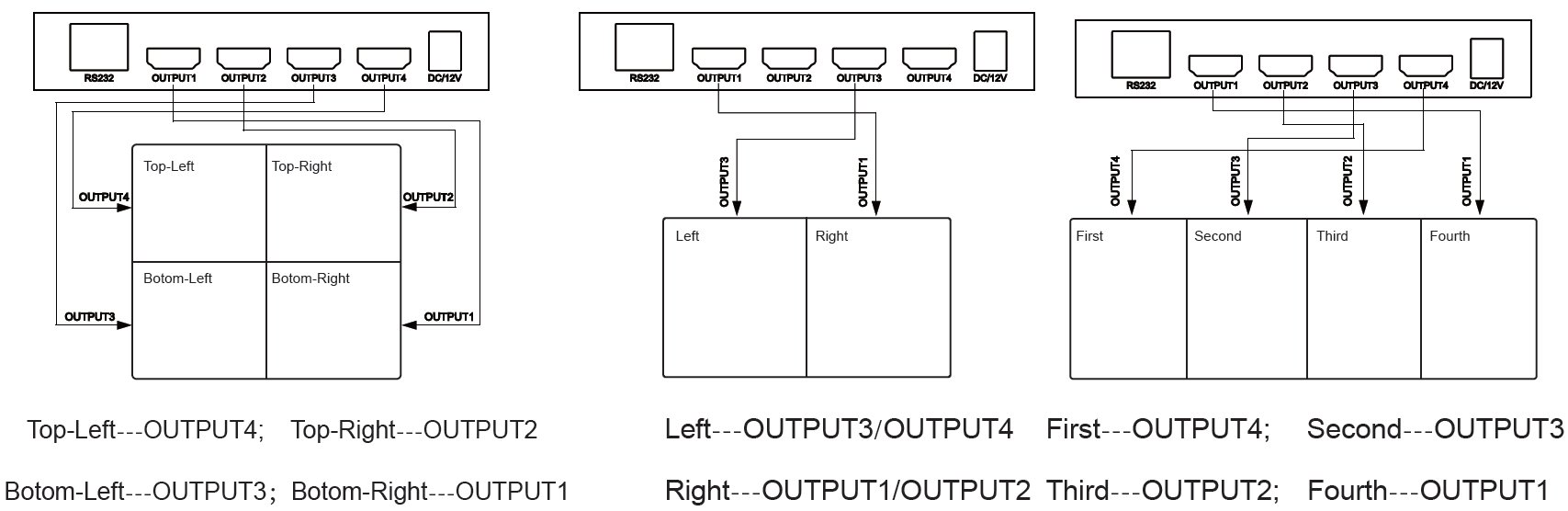

【出力と画面の配置】

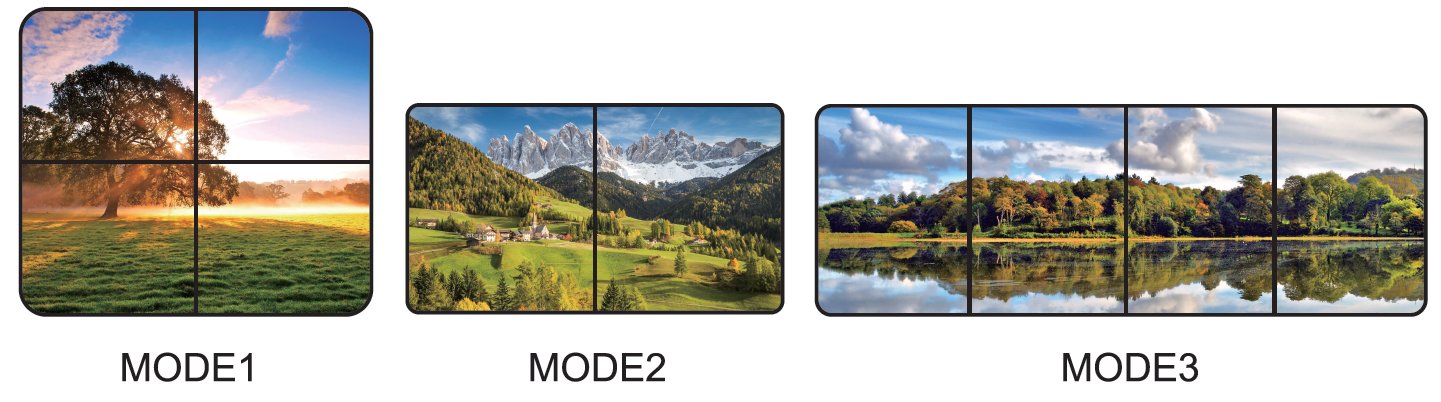

● 出力配列例
　　　　2x2　　　　　　　　　　　　　1x2　　　　　　　　　　　　　 1x4




【使用上の注意　ケーブル】
ディスプレイまでの距離が長くなる場合は光ファイバーHDMIケーブルが有効です。
