ビデオウォールを構築するための画面分割装置です。HDMIおよびDVI入力で、最大4K60Hzが入力可能です。画像回転も含めて豊富な出力画面配置を設定できます。回転角度は90,180,270度が可能です。
出力はHDMIで、4K60Hzと1080Pが選べます。HDMI最大4系統。
付属の赤外線リモコンでコントロールできます。
展示会、店舗、デジタルサイネージ、プロジェクションマッピング、ゲーム、アーケード、Eスポーツなど多様な用途でご使用いただけます

【特徴】
● ビデオ入力はHDMIとDVI
● 8/10/12ビット多階調色処理
● 入力HDMI2.0 　HDCP準拠
● 入力解像度　1920x1080P 25/30/50/60Hz,3840x2160P 60Hz
● 入力画像形式　YUV4:2:2 24ビット、YUV4:4:4 24ビット、YUV4:2:0 24ビット、RGB4:4:4 24ビット
● HDMI出力4系統映像出力、ステレオ音声3.5mmジャックからは音声が出力されます。
● 音声入力はLPCM。
● 出力解像度 3840x2160P 60Hz と 1920x1080P 60Hz
● 出力画像形式　RGB4:4:4 24ビット
● RS232 からコントロール可能。
● 簡単に設置できます。
● 回転角度は90,180,270度が可能
● 12V電源使用

【仕様】
● HDMI解像度　　　　　　最大3840*2160/60Hz
● サポートするビデオ　　　8/10/12ビット多階調処理
● サポートするオーディオ　LPCM
● 最大帯域　　　　　　　　600MHz
● 最大ボーレート　　　　　3x6Gbps
● 入力ケーブル長　　　　　4K/60Hzで5mまで、4K/30Hzで15mまでAWG26 HDMI使用
● 出力ケーブル長　　　　　4K/60Hzで5mまで、4K/30Hzで15mまでAWG26 HDMI使用
● 入力　　　　　　　　　　2系統
● 出力　　　　　　　　　　HDMI 4系統
● 消費電流　　　　　　　　2100mA以下
● 電源　　　　　　　　　　AC (50Hz, 60Hz) 100V-240V; 出力DC12V ACアダプタ
● 動作温度範囲　　　　　　-15 から +45℃
● 動作湿度範囲　　　　　　5 から 90%RH (結露無き事)
● 寸法 (L x W x H)　　　　256x153x33 (mm)
● 重さ　　　　　　　　　　1276.3g

【梱包内容】
● 本体
● リモコン　　(電池は別売り)
● ACアダプタ　
● 取り扱い説明書

【パネル詳細】
●
●

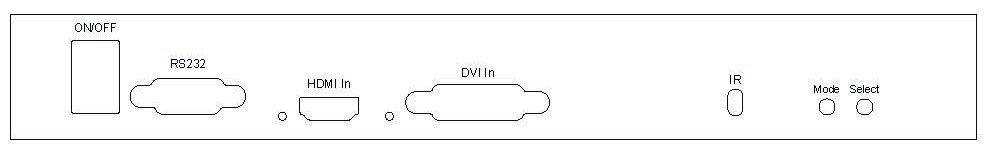

1. OFF/ON : 電源スイッチ
2.　RS232 : RS232 ポート
3.　HDMI IN : HDMI入力端子
4. DVI IN : DVI入力端子
5. IR : 赤外線受光部
6. Mode : モード切替
7.　SWITCH : 入力のDVIとHDMIの切り替え

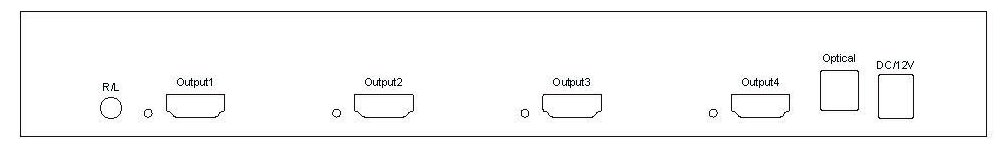

8. R/L : 3.5mm ステレオ出力
9. Output1-Output4 : HDMI出力と出力中表示
10: Optical : 光デジタルオーディオ出力
11:　DC12V : 電源入力

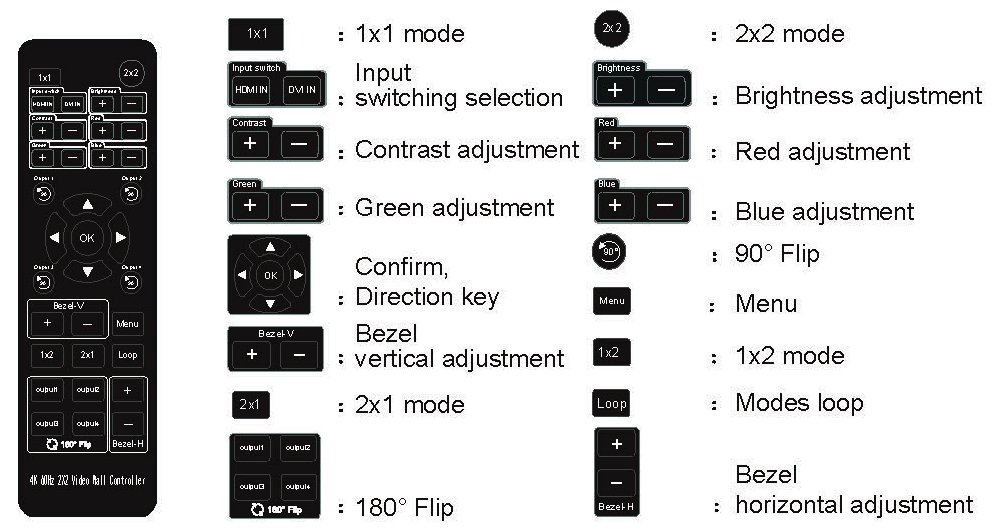

● リモコン

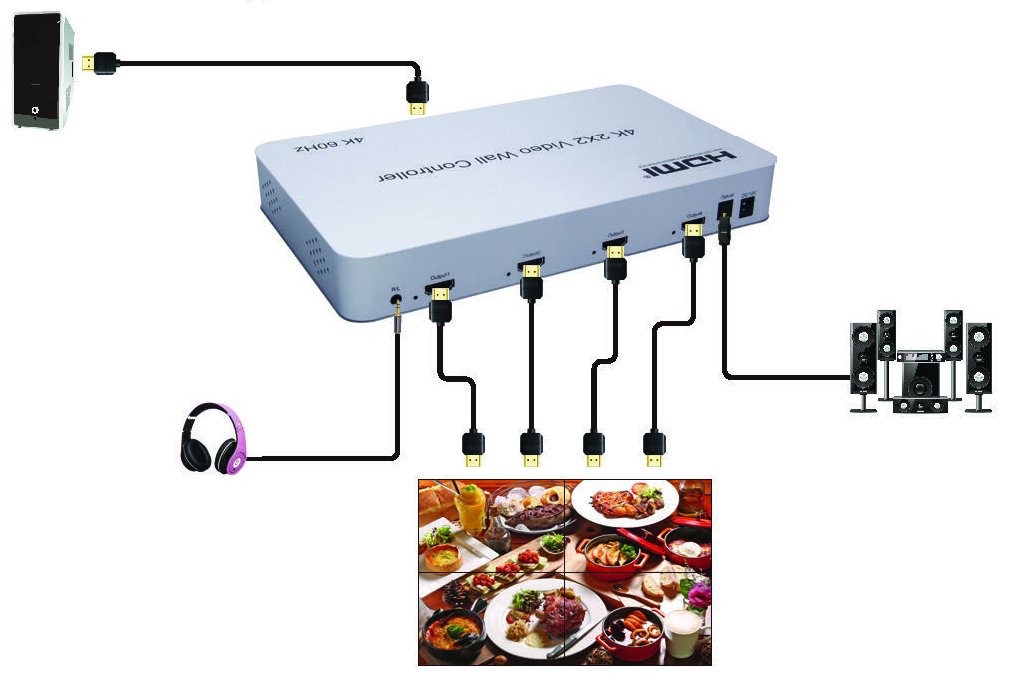

【接続方法】


【出力と画面の配置】

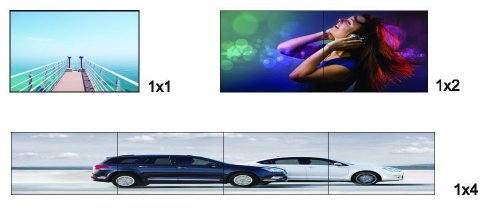

● 　　1x1　　　　　　　　　　1x2
下段　 1x4

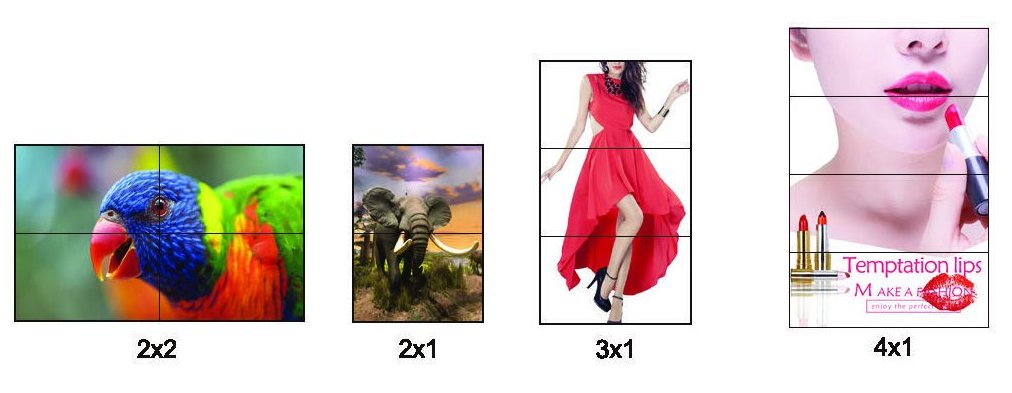

● 　　2x2　　　　2x1 3x1 4x1

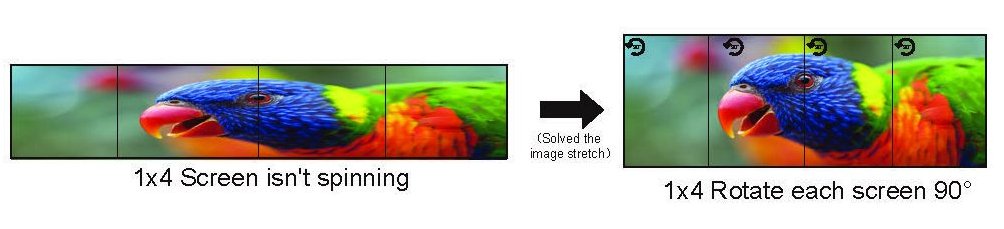

● 　　1x4　　　　 90度回転した1x4

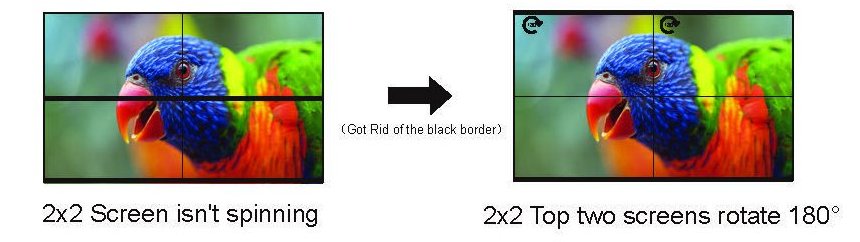

● 　　2x2　　　　 上を180度回転2x2 ベゼル幅の不均一を回避


【使用上の注意　ケーブル】
ディスプレイまでの距離が長くなる場合は光ファイバーHDMIケーブルが有効です。
