HOME大型LED時計間&温度計

大型LED時計 温度計 5〜24インチ防水

 時分(秒)を表示するデジタル時計と、温度を表示する温度計を交互に表示できる大型LED掲示装置です。減算、または加算の動作をするストップウオッチとしての使用も可能です。 操作は付属のリモコンで遠くからできます。
表示桁数によって2つのタイプがございます。
4桁表示タイプ 時分 / 温度 / ストップウオッチ 応用例 操作方法
 A
 B
6桁表示タイプ 時分秒 / 温度 / ストップウオッチ

【設置・取付】
お客様にて行なって頂くか、お近くの工事業者へご依頼をお願いします。

【お問い合わせ・見積もり依頼】
ページ最下部にある 「お問い合わせ」のアイコンからお気軽にメールをお送りください。



【4桁表示タイプ】


BIGLED-4D は時分を表示するデジタル時計と、温度を表示する温度計を交互に表示できる大型LED掲示装置です。文字高5インチ大きな24インチまで選べ、IP65の防水もあります。色は緑、黄色、赤、青、白が選べます。低価格、短納期です。4桁表示です。減算、または加算の動作をするストップウオッチとしての使用も可能です。操作は付属のリモコンで遠くからできます。




【動画説明】



【外観】

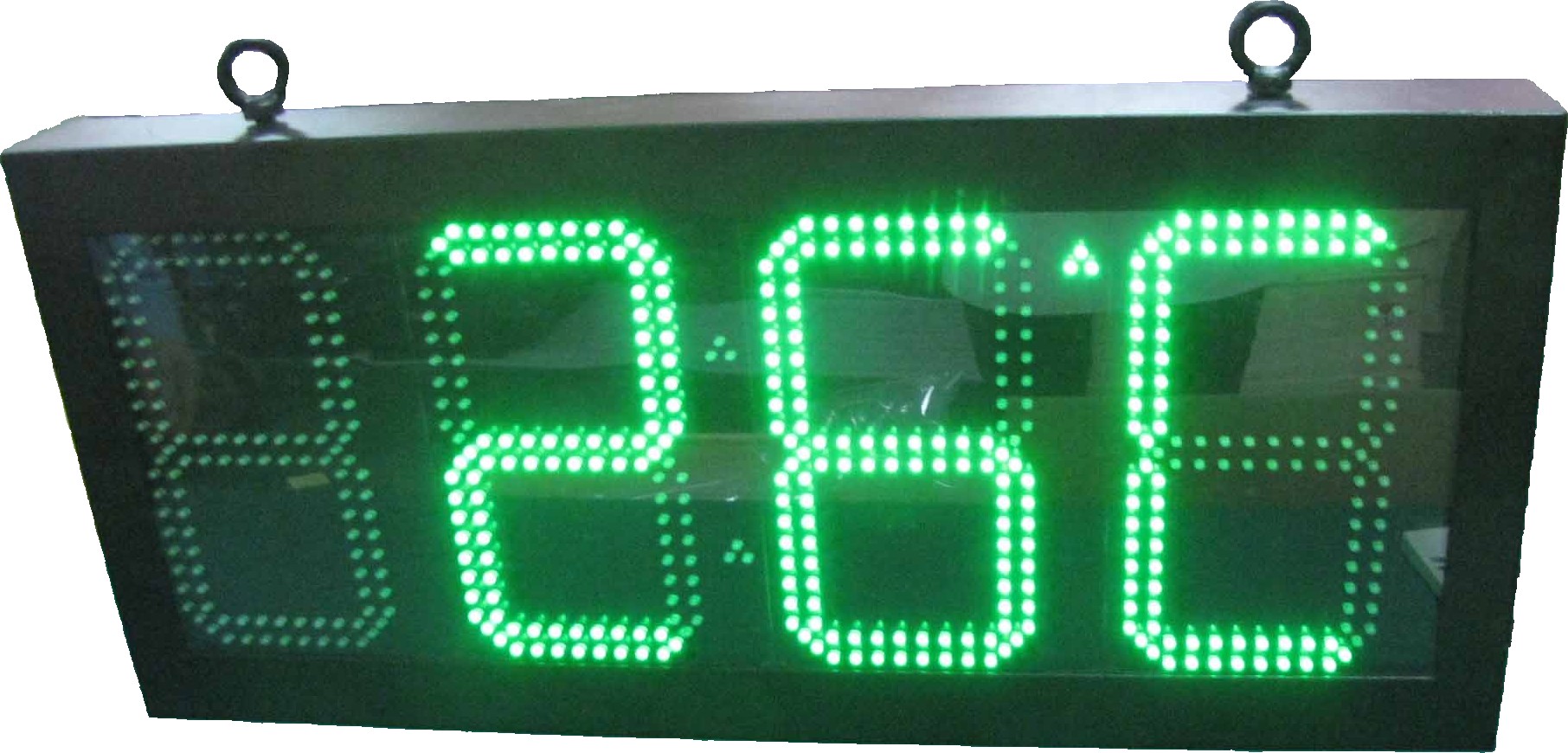

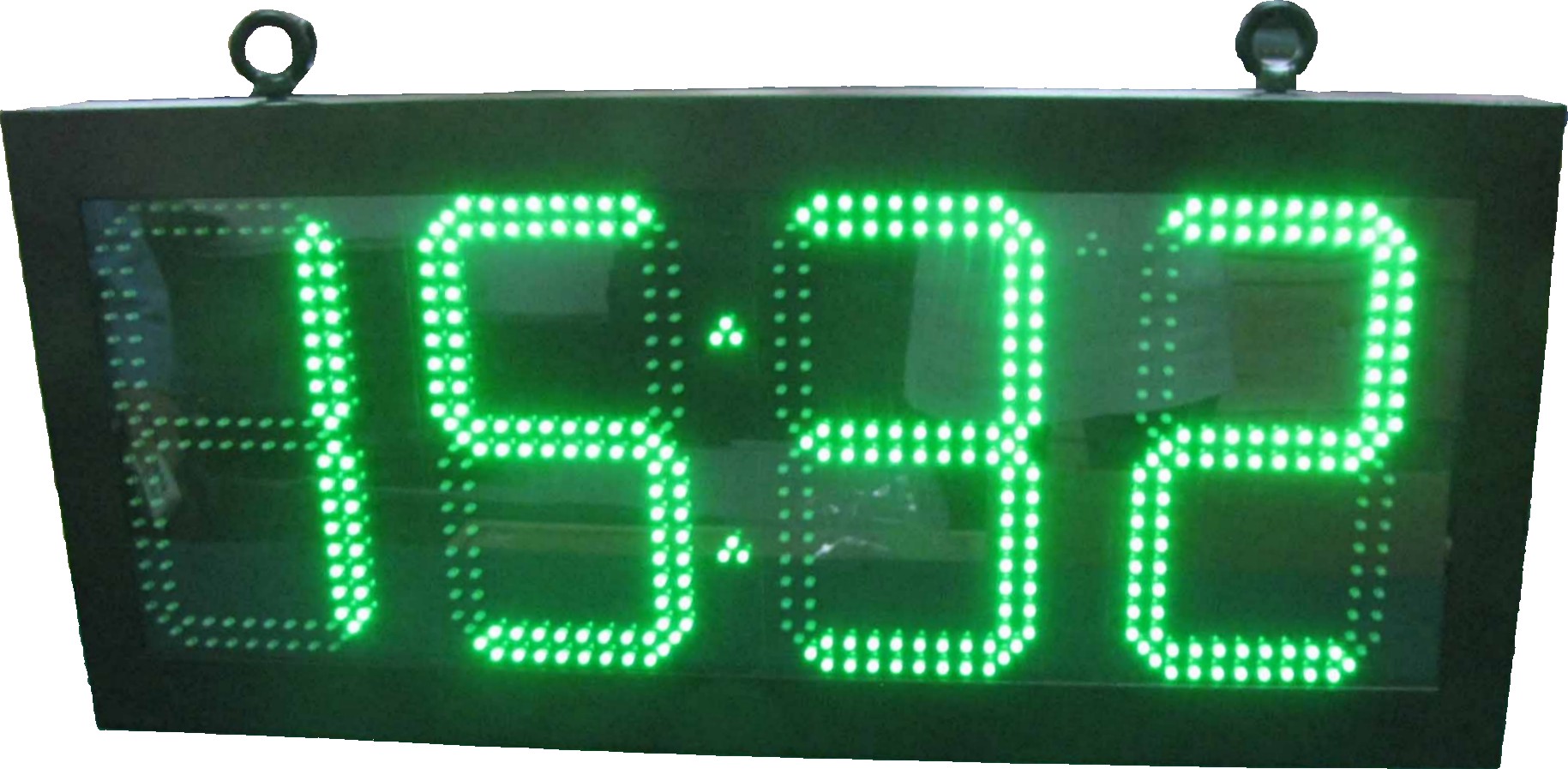

● 10インチ4桁表示タイプの例

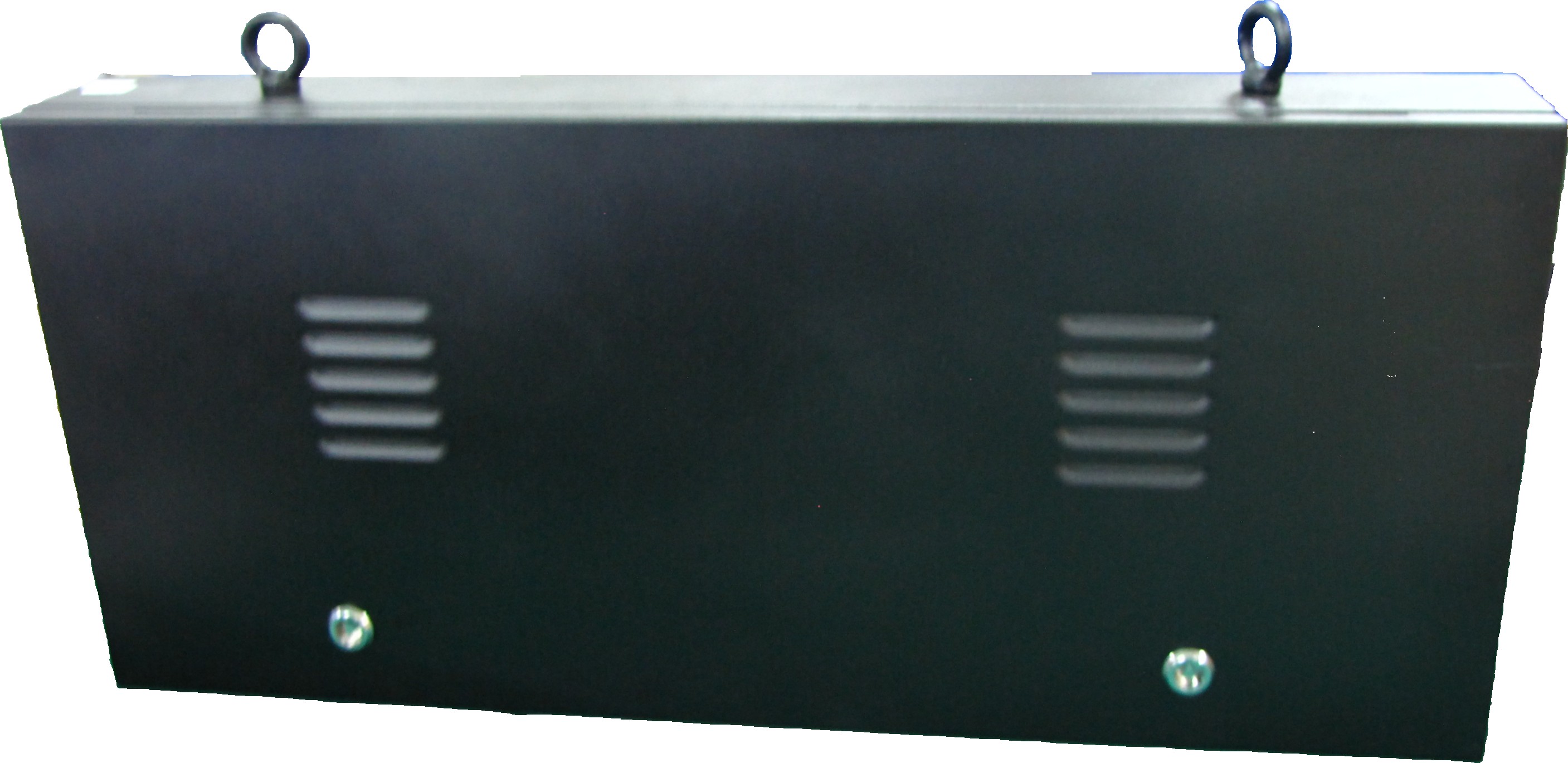

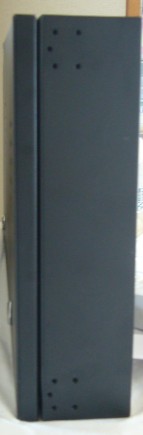

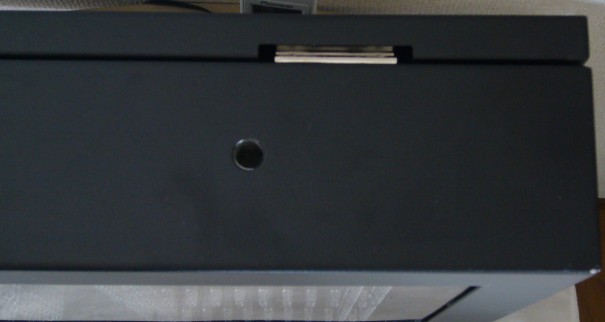

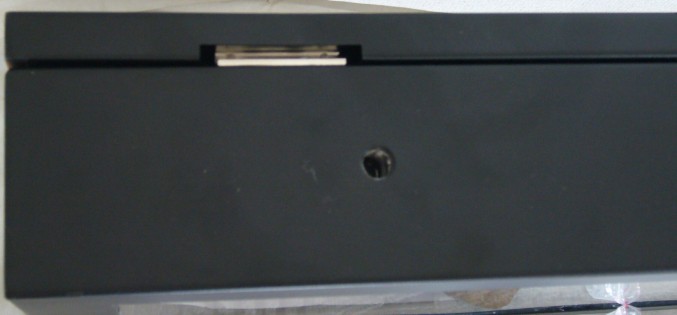

     背面                   側面    上部左端       上部右端

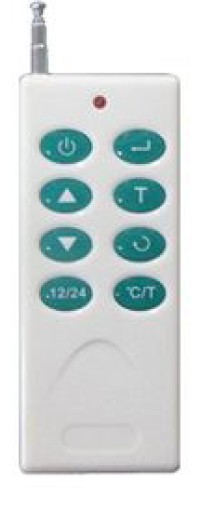

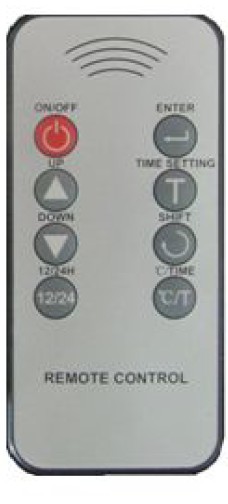

● リモコン
赤外線 リモコンは軽防水

 無線リモコン は屋外防水型用

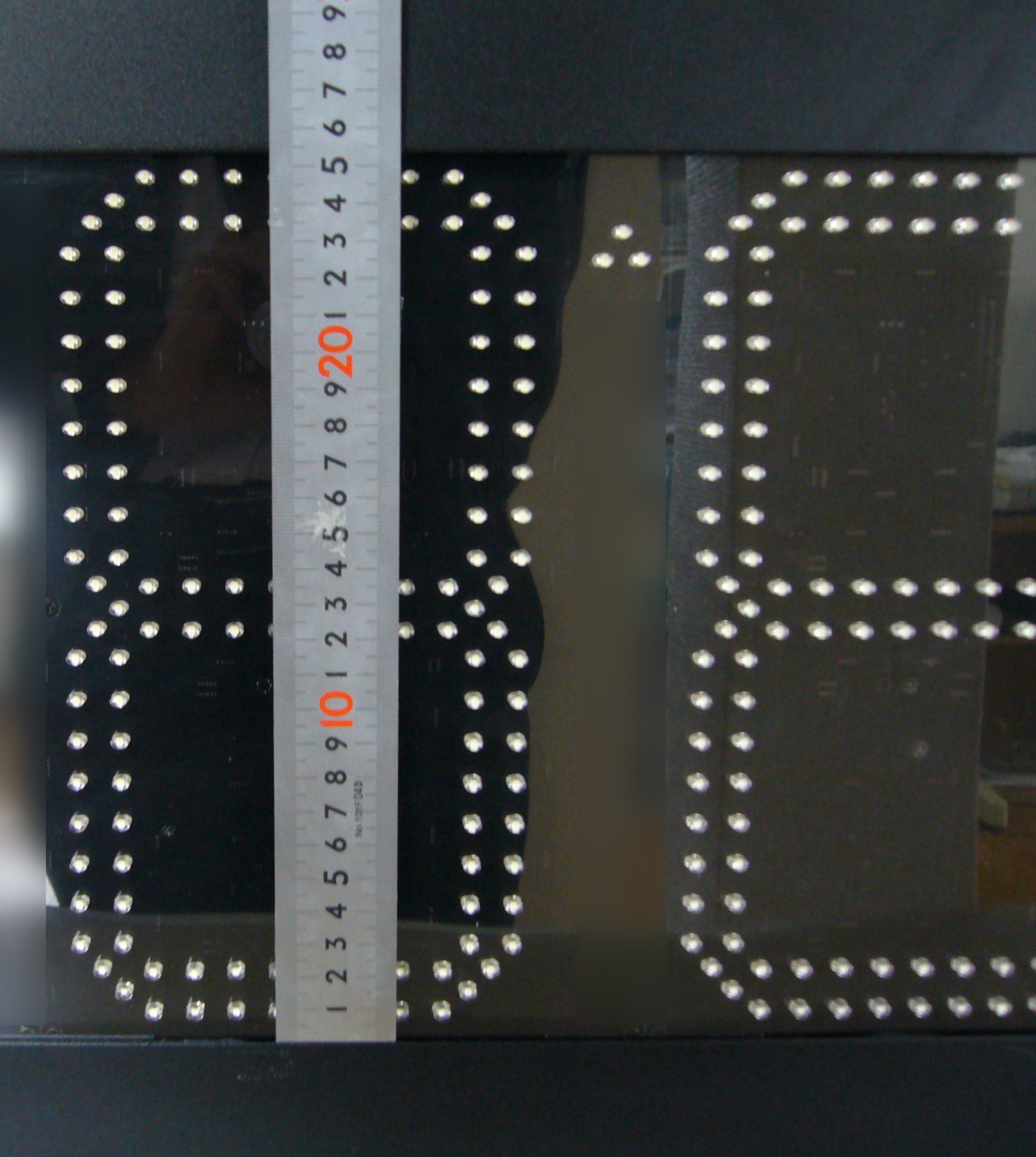

● 例:10インチ型の文字高

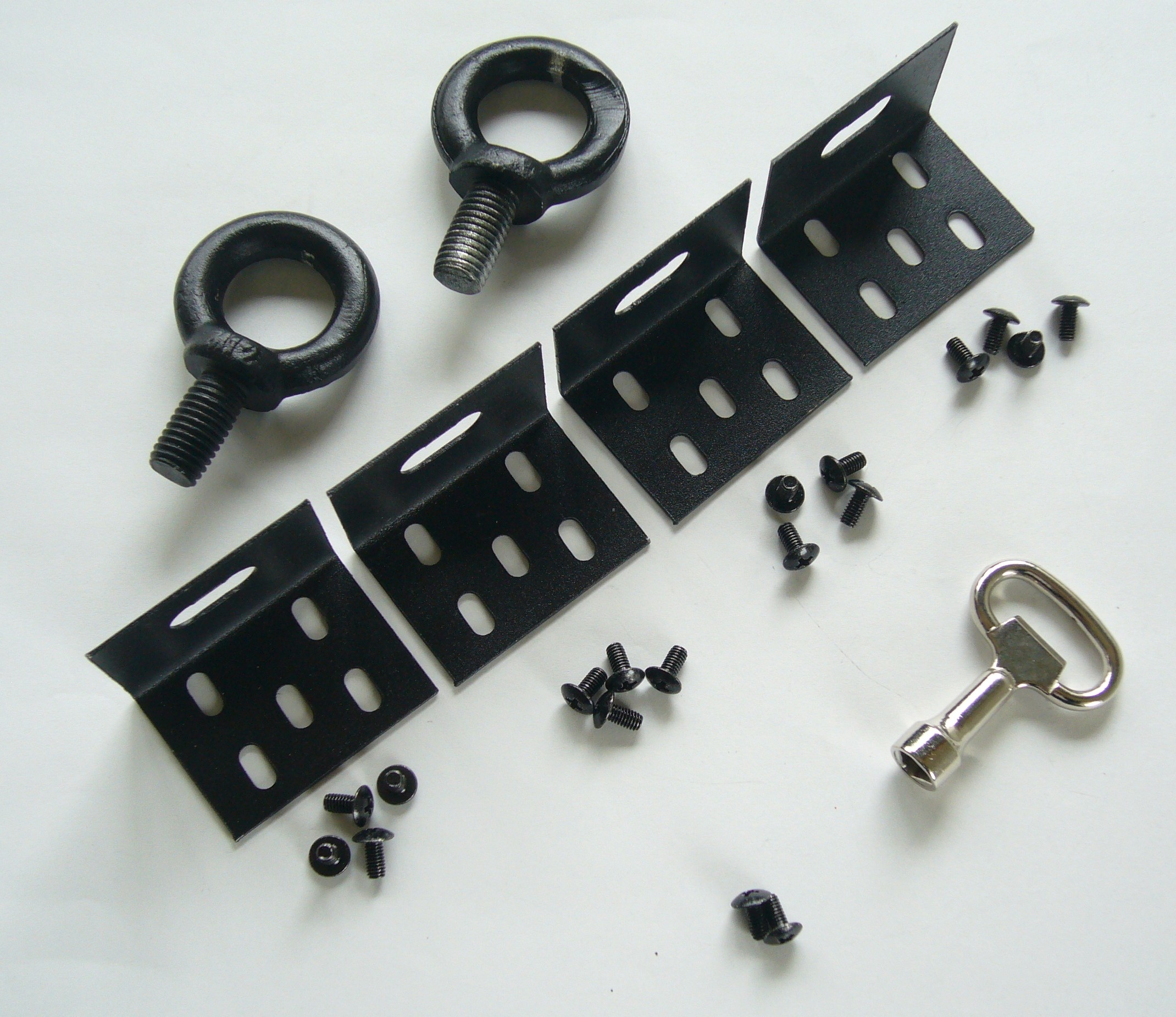

● 取付金具 (簡易防水/防水 サイズによって変化します。10インチ防水型の例)
上部用x2 ,横用x4 とネジ、背面蓋開閉用つまみx1


【特徴】
● 屋内用の軽量、低価格のIP43レベルの 軽防水タイプと屋外対応IP65レベルの防水タイプがあります。
● 文字サイズは比較的小型の5インチから、遠くからでも認識が容易な大型の24インチまで、9種から選べます。
● 表示色は 赤、黄、緑、白、青の5色から選べます。
● 操作は付属のリモコンで可能です。(電池は付属しておりませんのでお客様にて別途ご用意ください。)
● 時間と温度は数秒単位で自動切替の長さを調節できます。時間のみ表示の設定もできます。
● 減算、または加算の動作をするストップウオッチとしての使用も可能です。

【仕様】
● 表示内容  時間、分 各2桁。
● フロントパネル材質  ポリカーボネイト  耐紫外線型、ガラスに較べて破損に強い材質です。
● 時計 24/12時間表示切替
● リモコン
  屋内用 赤外線式 最大到達距離 10m
  屋外用 無線式   最大到達距離 150m
● 温度 ℃/ °F 切替
● 自動切替 時間と温度の交互表示。切替タイミング手動設定可能

【種別】
● IP65級 屋外防水型
型番 文字高
インチ
寸法
WxDxHmm
重さ
Kg
消費
電力
外観
BIGLED-4D5R-65 5 461x100x197 6.0 R/Y
:20W

B/G/W
:22W
BIGLED-4D5Y-65
BIGLED-4D5G-65
BIGLED-4D5W-65
BIGLED-4D5B-65
BIGLED-4D6R-65 6 506x100x228 7 R/Y
:16W

B/G/W
:18W
BIGLED-4D6Y-65
BIGLED-4D6G-65
BIGLED-4D6W-65
BIGLED-4D6B-65
BIGLED-4D8R-65 8 632x100x294 8 R/Y
:20W

B/G/W
:22W

BIGLED-4D8Y-65
BIGLED-4D8G-65
BIGLED-4D8W-65
BIGLED-4D8B-65
BIGLED-4D10R-65 10 784x100x347 11 R/Y
:24W

B/G/W
:28W
BIGLED-4D10Y-65
BIGLED-4D10G-65
BIGLED-4D10W-65
BIGLED-4D10B-65
BIGLED-4D12R-65 12 944x100x400 14 R/Y
:42W

B/G/W
:44W
BIGLED-4D12Y-65
BIGLED-4D12G-65
BIGLED-4D12W-65
BIGLED-4D12B-65
BIGLED-4D16R-65 16 1.224x100x507 18 R/Y
:64W

B/G/W
:52W

BIGLED-4D16Y-65
BIGLED-4D16G-65
BIGLED-4D16W-65
BIGLED-4D16B-65
BIGLED-4D18R-65 18 1.348x100x560 24 R/Y
:72W

B/G/W
:76W

BIGLED-4D18Y-65
BIGLED-4D18G-65
BIGLED-4D18W-65
BIGLED-4D18B-65
BIGLED-4D20R-65 20 1.464x100x610 29 R/Y
:88W

B/G/W
:68W

BIGLED-4D20Y-65
BIGLED-4D20G-65
BIGLED-4D20W-65
BIGLED-4D20B-65
BIGLED-4D24R-65 24 1.771x100x710 34 R/Y:
104W

B/G/W
:80W

BIGLED-4D24Y-65
BIGLED-4D24G-65
BIGLED-4D24W-65
BIGLED-4D24B-65

● IP43級 軽防水
型番文字高
インチ
寸法
WxDxHmm
重さ
Kg
消費
電力
外観
BIGLED-4D5R-43 5440x50x1602.0R/Y
:20W

B/G/W
:22W
BIGLED-4D5Y-43
BIGLED-4D5G-43
BIGLED-4D5W-43
BIGLED-4D5B-43
BIGLED-4D6R-436480x50x2003R/Y
:16W

B/G/W
:18W

BIGLED-4D6Y-43
BIGLED-4D6G-43
BIGLED-4D6W-43
BIGLED-4D6B-43
BIGLED-4D8R-438602x50x2644R/Y
:20W

B/G/W
:22W
BIGLED-4D8Y-43
BIGLED-4D8G-43
BIGLED-4D8W-43
BIGLED-4D8B-43
BIGLED-4D10R-4310754x90x3177R/Y
:24W

B/G/W
:28W

BIGLED-4D10Y-43
BIGLED-4D10G-43
BIGLED-4D10W-43
BIGLED-4D10B-43
BIGLED-4D12R-4312934x90x3908R/Y
:42W

B/G/W
:44W

BIGLED-4D12Y-43
BIGLED-4D12G-43
BIGLED-4D12W-43
BIGLED-4D12B-43
BIGLED-4D16R-43161,214x90x49714R/Y
:64W

B/G/W
:52W

BIGLED-4D16Y-43
BIGLED-4D16G-43
BIGLED-4D16W-43
BIGLED-4D16B-43
BIGLED-4D18R-43181.374x90x54918R/Y
:72W

B/G/W
:76W

BIGLED-4D18Y-43
BIGLED-4D18G-43
BIGLED-4D18W-43
BIGLED-4D18B-43
BIGLED-4D20R-43201,453x90x60020R/Y
:88W

B/G/W
:68W

BIGLED-4D20Y-43
BIGLED-4D20G-43
BIGLED-4D20W-43
BIGLED-4D20B-43
BIGLED-4D24R-43241.762x90x70025R/Y:
104W

B/G/W
:80W

BIGLED-4D24Y-43
BIGLED-4D24G-43
BIGLED-4D24W-43
BIGLED-4D24B-43


top


【6桁表示タイプ】

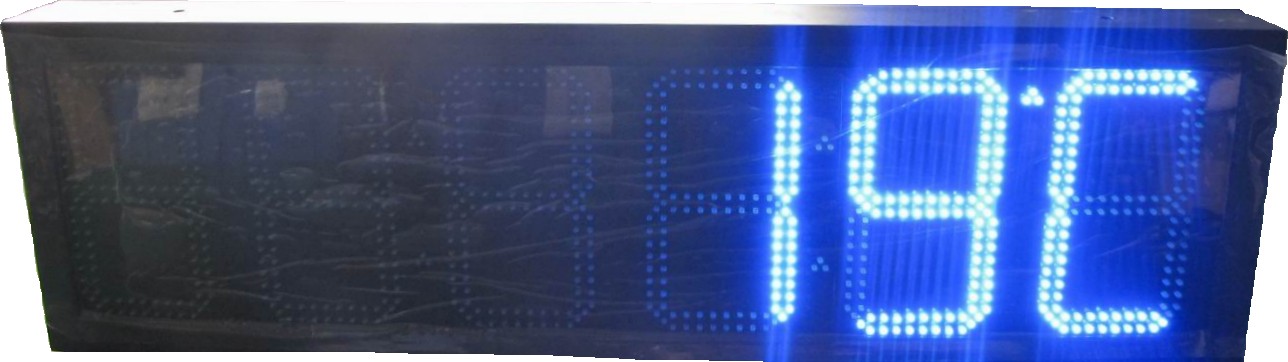

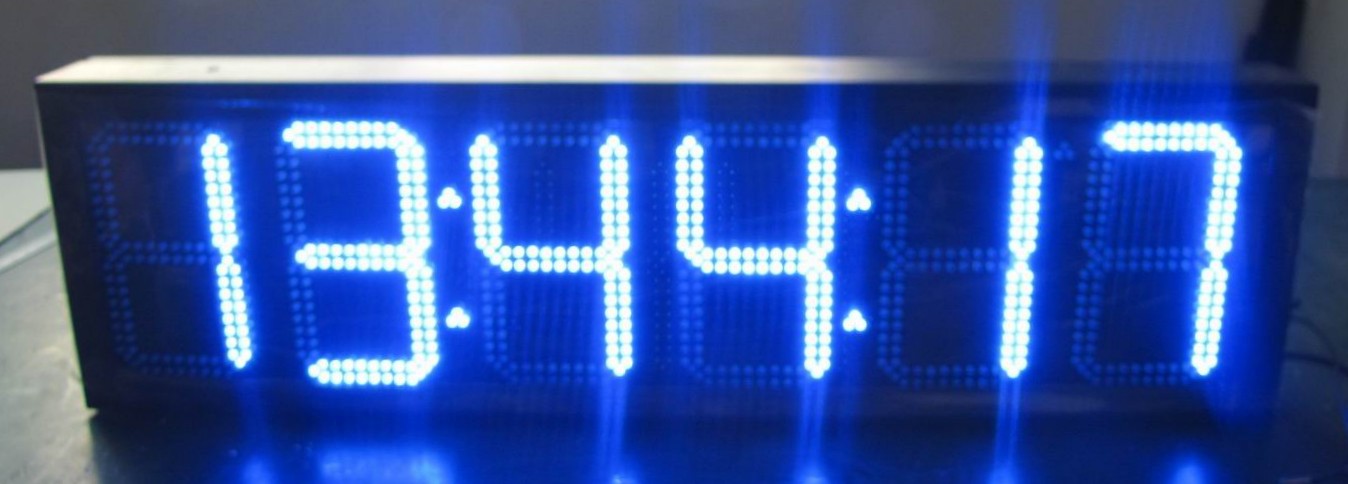

BIGLED-6D は時、分、秒を表示するデジタル時計と、温度を表示する温度計を交互に表示できる大型LED掲示装置です。6桁表示です。減算、または加算の動作をするストップウオッチとしての使用も可能です。 操作は付属のリモコンで遠くからできます。






● 赤外線リモコン    無線リモコン


● 取付金具 (簡易防水/防水 サイズによって変化します。10インチ防水型の例)
上部用x2 ,横用x4 とネジ、背面蓋開閉用つまみx1


【特徴】
● 屋内用の軽量、低価格のIP43レベルの 軽防水タイプと屋外対応IP65レベルの防水タイプがあります。
● 文字サイズは比較的小型の5インチから、遠くからでも認識が容易な大型の24インチまで、9種から選べます。
● 表示色は 赤、黄、緑、白、青の5色から選べます。
● 操作は付属のリモコンで可能です。(電池は付属しておりませんのでお客様にて別途ご用意ください。)
● 時間と温度は数秒単位で自動切替の長さを調節できます。時間のみ表示の設定もできます。
● 減算、または加算の動作をするストップウオッチとしての使用も可能です。

【仕様】
● 表示内容  時間、分、秒 各2桁。
● フロントパネル材質  ポリカーボネイト  耐紫外線型、ガラスに較べて破損に強い材質です。
● リモコン
屋内用 赤外線式 最大到達距離 10m
屋外用 無線式   最大到達距離 150m
● 時計 24/12時間表示切替
● 温度 °C/ °F 切替
● 自動切替 時間と温度の交互表示。切替タイミング手動設定可能

【種別】
● IP65級 屋外防水型
型番 文字高
インチ
寸法
WxDxHmm
重さ 消費
電力
外観
BIGLED-6D5R-65
660x100x200
5.5kg
R/Y
:24W

B/G/W
:24W

BIGLED-6D5Y-65

BIGLED-6D5G-65

BIGLED-6D5W-65

BIGLED-6D5B-65

BIGLED-6D6R-65
729x100x228
7.5kg
R/Y
:24W

B/G/W
:27W

BIGLED-6D6Y-65
BIGLED-6D6G-65
BIGLED-6D6W-65
BIGLED-6D6B-65
BIGLED-6D8R-65
913x100x275
14.0kg
R/Y
:30W

B/G/W
:33W

BIGLED-6D8Y-65

BIGLED-6D8G-65

BIGLED-6D8W-65

BIGLED-6D8B-65

BIGLED-6D10R-65
1,140x100x327
16.0kg
R/Y
:36W

B/G/W
:42W

BIGLED-6D10Y-65

BIGLED-6D10G-65

BIGLED-6D10W-65

BIGLED-6D10B-65

BIGLED-6D12R-65
1,380x100x380
20.0kg
R/Y
:63W

B/G/W
:66

BIGLED-6D12Y-65

BIGLED-6D12G-65

BIGLED-6D12W-65

BIGLED-6D12B-65

BIGLED-6D16R-65
1,596x100x487
26.0kg
R/Y
:96W

B/G/W
:78W

BIGLED-6D16Y-65

BIGLED-6D16G-65

BIGLED-6D16W-65

BIGLED-6D16B-65

BIGLED-6D18R-65
2,040x100x540
50.0kg
R/Y
:24W

B/G/W
:24W

BIGLED-6D18Y-65

BIGLED-6D18G-65

BIGLED-6D18W-65

BIGLED-6D18B-65

BIGLED-6D20R-65
2,160x100x590
58.0kg
R/Y
:108

B/G/W
:114W

BIGLED-6D20Y-65

BIGLED-6D20G-65

BIGLED-6D20W-65

BIGLED-6D20B-65

BIGLED-6D24R-65
2,305x100x690
68.0kg
R/Y
:132W

B/G/W
:102W

BIGLED-6D24Y-65

BIGLED-6D24G-65

BIGLED-6D24W-65

BIGLED-6D24B-65



● IP43級 軽防水
型番文字高
インチ
寸法
WxDxHmm
重さ消費
電力
外観
BIGLED-6D5R-43
5
640x50x170
2.5kg
R/Y
:24W

B/G/W
:24W

BIGLED-6D5Y-43

BIGLED-6D5G-43

BIGLED-6D5W-43

BIGLED-6D5B-43

BIGLED-6D6R-43
6
680x50x190
4.0kg
R/Y
:24W

B/G/W
:27W
BIGLED-6D6Y-43
BIGLED-6D6G-43
BIGLED-6D6W-43
BIGLED-6D6B-43
BIGLED-6D8R-43
8
913x90x275
5.0kg
R/Y
:30W

B/G/W
:33W

BIGLED-6D8Y-43

BIGLED-6D8G-43

BIGLED-6D8W-43

BIGLED-6D8B-43

BIGLED-6D10R-43
10
1,140x90x327
6.0kg
R/Y
:36W

B/G/W
:42W

BIGLED-6D10Y-43

BIGLED-6D10G-43

BIGLED-6D10W-43

BIGLED-6D10B-43

BIGLED-6D12R-43
12
1,380x90x380
10.0kg
R/Y
:63W

B/G/W
:66

BIGLED-6D12Y-43

BIGLED-6D12G-43

BIGLED-6D12W-43

BIGLED-6D12B-43

BIGLED-6D16R-43
16
1,596x90x487
16.0kg
R/Y
:96W

B/G/W
:78W

BIGLED-6D16Y-43

BIGLED-6D16G-43

BIGLED-6D16W-43

BIGLED-6D16B-43

BIGLED-6D18R-43
18
2,040x90x540
27.0kg
R/Y
:24W

B/G/W
:24W

BIGLED-6D18Y-43

BIGLED-6D18G-43

BIGLED-6D18W-43

BIGLED-6D18B-43

BIGLED-6D20R-43
20
2,160x90x590
30.0kg
R/Y
:108

B/G/W
:114W

BIGLED-6D20Y-43

BIGLED-6D20G-43

BIGLED-6D20W-43

BIGLED-6D20B-43

BIGLED-6D24R-43
24
2,305x90x690
22.0kg
R/Y
:132W

B/G/W
:102W

BIGLED-6D24Y-43

BIGLED-6D24G-43

BIGLED-6D24W-43

BIGLED-6D24B-43



【サイズ感(10インチ)】



top

 【操作方法 A】 (解説は4桁表示のもので行っていますが基本的操作は同じです)

● バージョン確認
時間または温度の表示のときにを高速で6回以上押してください。


● 電源投入
コンセントに電源コードを挿し、電源スイッチをおしてください。


● 時間の調整
ボタンを押すと調整可能な状態となります。押すごとに調節できる桁が循環的に変わります。
またはで数値を合わせます。で通常の状態にもどります。


● 時間の調整

ボタンを押すと調整可能な状態となります。押すごとに調節できる桁が循環的に変わります。またはで数値を合わせます。で通常の状態にもどります。

● 時間と温度の表示切替 および 時間/温度の自動切替間隔の変更

 定期的に自動で行われますが、手動で切替もできます。
を押すごとに切り替わります。

間隔のときはを押すと調節可能な状態となります。またはで数値を合わせます。で通常の表示にもどります。

● 加算型ストップウオッチ

(1) モードを切り替えるために、時間と温度の表示のときにを6回以上高速で押します。
を押して表示を切り替えます。「6: □ 」のときがモード変更画面です。加算型ストップウオッチのときは「6:2」の状態にしてを押してモードを確定します。

何分何秒を数えたい場合は表示する桁を変更する必要があります。
変更する場合はを6回以上高速で押して、を押して表示を「4: □ 」に切り替えます。4,5,6の3つのパターンの内、6に設定してを押してモードを確定します。

(2) を押すとカウントが始まります。もう一度押すと止まり、再度押すと再びカウントが始まります。
リセットするには、カウントが停止しているときにを押します。

● 減算型ストップウオッチ

モードを切り替えるために、時間と温度の表示のときにを6回以上高速で押します。
を押して表示を切り替えます。「6: □ 」のときがモード変更画面です。加算型ストップウオッチのときは「6:3」の状態にしてを押してモードを確定します。

何分何秒を数えたい場合は表示する桁を変更する必要があります。
変更する場合はを6回以上高速で押して、を押して表示を「4: □ 」に切り替えます。4,5,6の3つのパターンの内、6に設定してを押してモードを確定します。

(2) 初期値を設定します。ボタンで設定できる桁を移動できます。またはで数値を合わせます。を押すとカウントが始まります。もう一度押すと止まり、再度押すと再びカウントが始まります。
リセットするには、カウントが停止しているときにを押します。

● 表示輝度の変更

時間と温度の表示のときにを6回以上高速で押します。
を押して表示を切り替えます。「3: □ 」のときが輝度の調節の状態です。
「3: □ 」のときまたはで希望の輝度に合わせます。
設定が終わったらで通常の表示にもどります。

● 4桁表示と6桁表示の切り替え(4桁の場合は秒数表示)

モードを切り替えるために、時間と温度の表示のときにを6回以上高速で押します。
を押して表示を「4: □ 」に切り替えます。4,5,6の3つのパターンの内、6に設定してを押してモードを確定します。

● 温度の補正 -5 〜 5

時間と温度の表示のときにを6回以上高速で押します。
を押して表示を切り替えます。「5: □ 」のときが補正度数選択の状態です。
「5: □ 」のときまたはで希望の補正度数を選択します。
設定が終わったらで通常の表示にもどります。


● 遠距離操作

遠く離れた場所からでも操作できることを確認しました。

【操作方法B】 (簡易防水型 の 6桁表示版に関するもの)

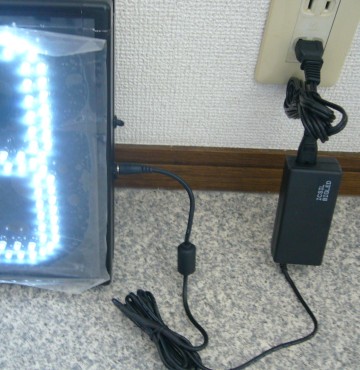

● 電源投入
ACアダプタを使って電源を接続してください。電源ボタンはです。

● パラメータの調整
このボタンをできるだけ早く6回おすと。パラメータが調整できる状態になります。
パラメータの切り替えは で行います。
パラメータ
1 : ソフトのバージョン表示です。変更対象ではありません。
2 :  ℃ と °F の温度表示の切り替え
3 :  輝度0から8。 0は自動 、 1〜8 は固定輝度、8が最も明るい
4 :  4桁表示と6桁表示の切り替え
5 :  温度の補正  -5 〜 5
6 :  表示モード 1は時間と温度、2はカウントアップ、3はカウントダウン
7 :  上位に 0 を表示するかしないか
パラメータの内容を変更あるいは上下する場合にはを適宜おしてください。設定がすべて終了したらを押せば終了します。

【応用例】

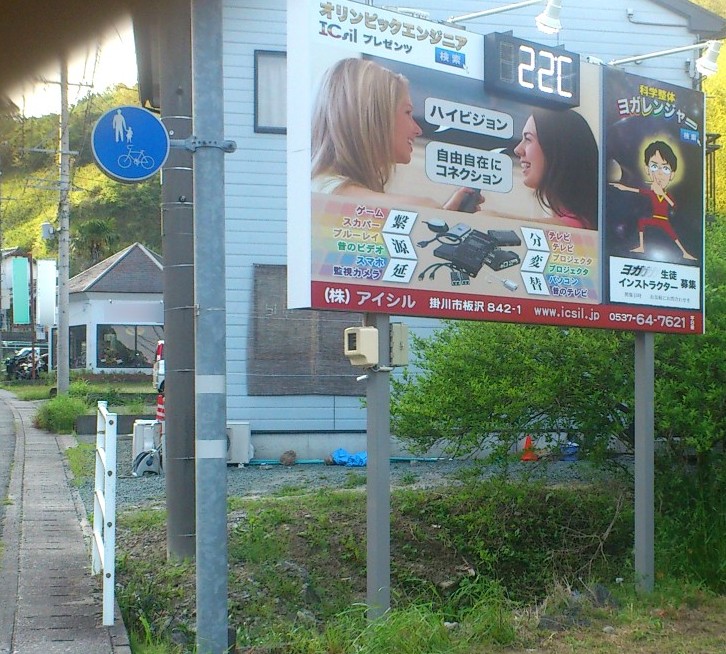

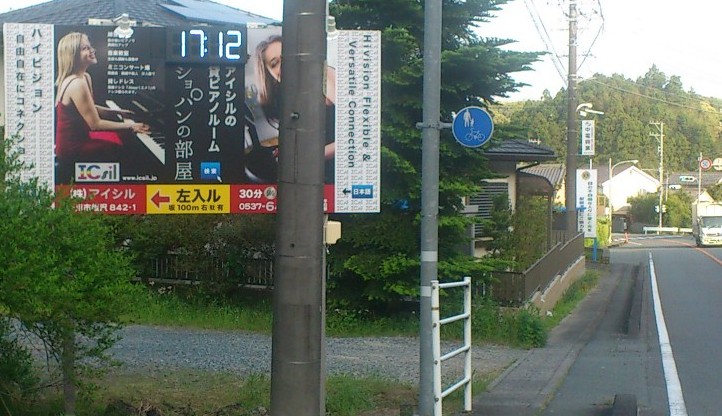

株式会社アイシルの看板にはめ込みました。4桁10インチタイプで、5秒に一度 時間と温度を切り替えています。通学の児童生徒に時間と気温を知らせ、自動車で行き過ぎるドライバにも注目されます。
