ビデオウォールコントローラHDMI 4K入力4出力2x2他音声分離
[aTVW4-4K]


ビデオウォールを構築するための画面分割装置です。HDMII入力で、最大4Kが可能です。出力画面配置は2x2ほか多様です。出力はHDMI 4系統で、解像度は1080Pです。
音声は多チャンネルデシタルとアナログL/R音声です。LPCMで有効です。
付属の赤外線リモコンでコントロールできます。
展示会、店舗、デジタルサイネージ、プロジェクションマッピング、ゲーム、アーケード、Eスポーツなど多様な用途でご使用いただけます。




【特徴】
● ビデオ入力は HDMI
● HDMI出力4系統に映像出力、音声はデシタルとアナログ
● 入力解像度は 最高4K
● 出力解像度 1920x1080P 60Hz
● 出力画面構成   2x2 ほか多様
● RS232 からコントロール可能
● 8/10/12ビット多階調処理
● 簡単に設置できます。
● 12V電源使用

【仕様】
● 入力 HDMIx1 、電源 x1, RS232 x1
● 入力画像解像度 HDMI1.4 に準拠。480i/480P/576i/720P/1080i/1080P@50/60Hz,4K 2160P@24/25/30Hz
● 伝送帯域  最高300HMz
● 出力 HDMIx4 、音声は同軸、光、ステレオ音声3.5mm
● 音声サンプリング 24Bit 最高 96kHz
● 入力解像度は 最高4K(2160P)でそれ以下の解像度にも対応
● 出力解像度 1920x1080P 60Hz
● 出力画面構成   1,1x2,1x3,1x4,2x1,3x1,4x1,2x2
● RS232 からコントロール可能
● 8/10/12ビット多階調処理
● 通過可能 音声形式 Dolby AC3/DTS/LPCMなど
● アナログ出力振幅   2V (1kHz@0dB)
● 動作温度範囲  -5 〜 +40℃
● 動作湿度範囲  5 to 85% (結露無き事)
● 保存温度範囲  -15 〜 +55℃
● 保存湿度範囲  5 to 95% (結露無き事)
● 電源 12V
● 寸法  220 x 874 x 23mm
● 重さ  425g

【梱包内容】
● 本体
● リモコン  (電池は別売り)
● ACアダプタ
● 取扱説明書

【パネル詳細】
● フロント

MODE : スプライスの動作モードが押すたびに循環的に切り替わります。
Audio EDID: ADVの場合動作はHDMIの入力信号に従います。2CHの時はステレオ2ch、5.1chで動作しますが、入力信号がそのチャンネル数に満たない場合は多チャンネルにはなりません。
IR : 赤外線受光部
RS232 : RS232 ポート

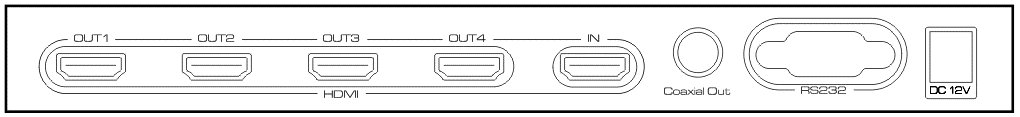

● リア

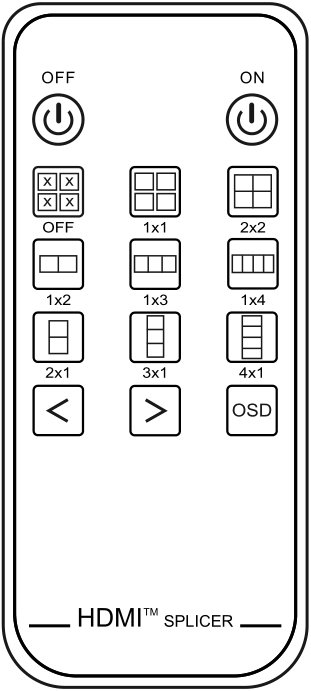

● リモコン

OSD キー : 一度押すと動作状態がクリーン左上に15秒だけスーパーインポーズされます。非表示にするにはいずれかのモードキーを3秒以上長押しします。

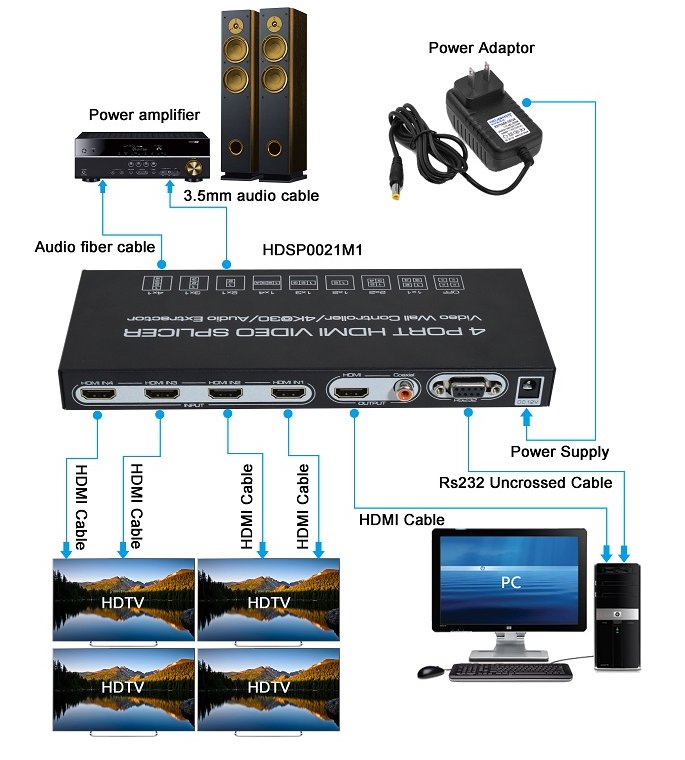

【接続方法】

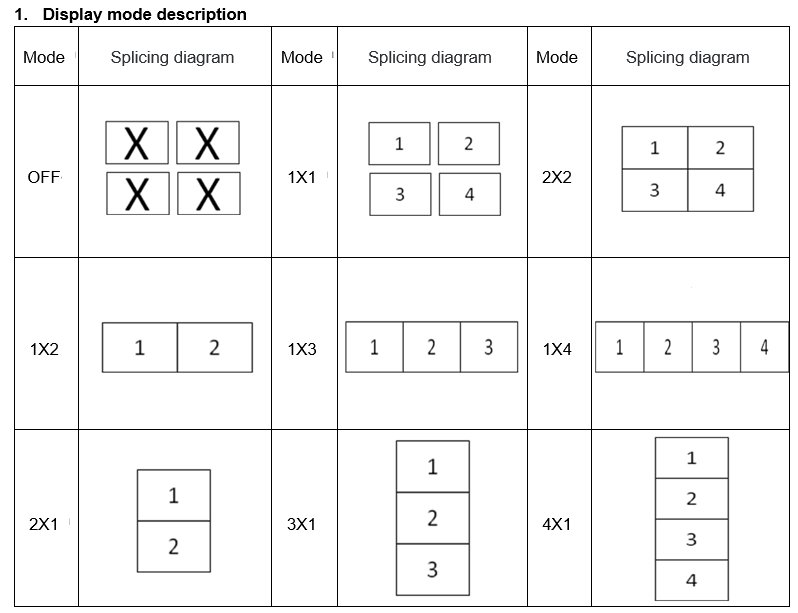

【出力と画面の配置】



【RS232】
● プロトコル
  ボーレート115200、ノンパリティー、8ビット、1ストップビット

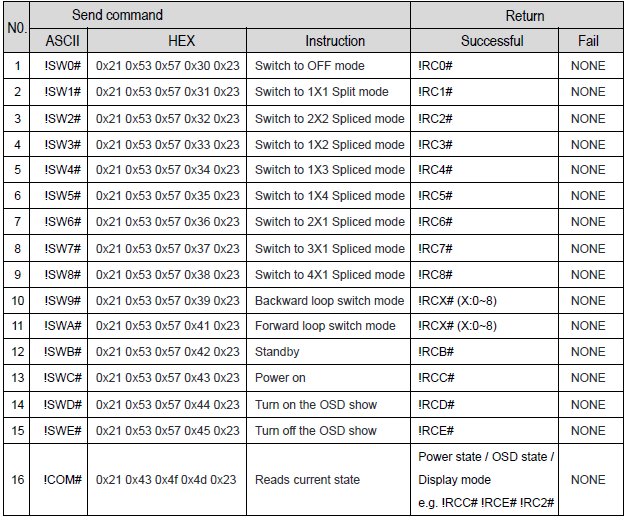

● コマンド一覧


【使用上の注意 ケーブル】
ディスプレイまでの距離が長くなる場合は光ファイバーHDMIケーブルが有効です。
