3G-SDIシリアル デジタルビデオ信号発生器

 電池で動作する3G対応のハイビジョンのビデオテスト信号発生器です。出力はSDIで、8のパターンを発生できます。1920*1080Pのフルハイビジョン信号、1920*1080iのハイビジョン信号以外にも、720x525iや720x625iの従来の方式のビデオ信号も出力できます。
機器の開発メーカー様、個人のお客様、テレビやオーディオを扱うショップ様のご利用をお待ちしております。


3G-SDI テスト信号発生器PG-HD-SDI


【製品型番】
●PG-3G-SDI

【初めての方に】


【特徴】
●3G-SDI信号発生機能
●7種類の走査パターンをサポートしています。(最高1080p60Hz)
●低価格で使いやすい設計です。
●持ち運びが簡単な小型軽量で、9V電池で動作します。
●8種類の画像パターンを発生できます。
 100%カラーバー、フリケンシースイープ、黒、, Pathological EQ/PLL, 輝度ランプ、
Y/Cフルレンジランプ、SMPTE EG1 バー、ルミナンスパルス&バー
●1KHzのオーディオ信号も発生できます。
ンプリングの1KHzのオーディオ信号も発生できます。

【仕様】
●出力コネクタ  BNC 75Ω  1系統
●選択スイッチ  2個
●本体機能    3G/HD/SD-SDI パターン発生
●音響出力    可能
●プロトコル    SMPTE 424M,SMPTE 274M,SMPTE 296M, ITU-R BT.601
●SDI SD-SDI , HD-SDI & 3G-SDI
●最大解像度/ビットレート  1080p@ 60 / 2.97G
●最長ケーブル長 5m
●電源         DC 9V
●重さ         172g
●寸法        144.5 x 93 x 33 mm

【梱包内容】
● ビデオテスト信号発生器 PG-3G-SDI 本体
● AC アダプタ  DC 9V PSE対応
● ユーザーマニュアル
● ケーブル 1.2m  BNC メス-メス
● 9Vアルカリ電池(動作確認用)

【技術資料】
● ユーザーマニュアル pdf

【発生パターン】
デジタルビデオ信号発生器 PG-3G-SDI

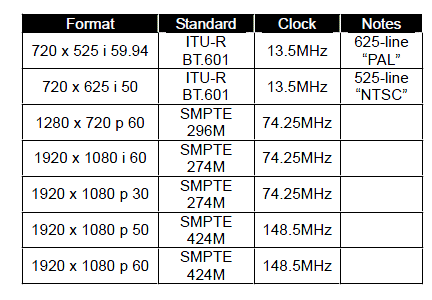

【同期の種類】
デジタルビデオ信号発生器 PG-3G-SDI
【納期】
アイシルダイレクトショップにて価格・納期をご確認いただけます。個人の方や、会社の方でも発注が柔軟に行える方はショップのご利用が便利です。お買いもの金額に応じてポイントが付きます。

【機器の組み合わせ使用】
動画は PG-3G-SDI と 3G-HDMI-368proです。

e3GSDI-HDMI , SDI-DVI+a , SDI-HDMI1 とも実験し接続できることを確認しました。

【テスト信号発生器入門】




ご購入について

  ご注文は弊社に直接見積もりをご依頼いただくのが簡便です。連絡先はページ最下部にございます。直接購入が難しい場合はご指定の商社経由での販売も承ります。 銀行振込のお支払いの他、商品によっては代引き発送も可能です。
 価格・納期・疑問点はメールでお気軽にお問い合わせください。

 個人の方や、会社の方でも発注が柔軟に行える方はアイシルダイレクトショップが便利です。お買いもの金額に応じてポイントが付きます。
