 ハイビジョン ビデオテスト信号発生器

 ハイビジョンのビデオテスト信号発生器です。出力はHDMI、YPbPr,VGA,CVBS,Sビデオで、内蔵の32の画像パターンの他にSD/SDHCカードスロットに保存された任意の画像信号も出力できます。機器の開発メーカー様、個人のお客様、テレビやオーディオを扱うショップ様のご利用をお待ちしております。


テスト信号発生器HDMI PG-H1




【製品型番】
●PG-HDMulti

【初めての方へ】


【特徴】
● ビデオ出力は多様です。HDMI, VGA, YPbPr,CVBS, S-Videoをサポート
● インテリジェントな操作体系
● HDMI および HDCP 、 DVI に準拠しています。
● 51種類の走査パターンをサポートしています。(最高UXGA/1080p)
●低価格です。
● 31種類のパターンを発生できます。カラーバー、グレースケール、グリッドほか
● SD/SDHCカードスロットにいれたカードの任意の*.BMP の画像ファイルを出力できます。
● 20x2 文字の表示器とキー操作で簡単に操作できます。
● 48KHzサンプリングの1KHzのオーディオ信号も発生できます
● この装置は HDMIアソシエーション アドプタのメンバーのメーカーの設計・製造によるものです。アドブタはHDMIの技術情報を的確に取得し設計製造に反映できる立場を有します。

【仕様】
●出力コネクタ   HDMI Type A  1本、VGA 15ピンメスx1、YPbPr BNC 3本、CVBS BNC x1、Sビデオ ミニDIN 4ピン x1
●操作スイッチ   6 個
●液晶表示器  20*2 文字 バックライト付き
●最大解像度   UXGA/1080P
●最高 TMDS周波数  225 MHz
●ケース       金属製
●重さ         1885 g
●寸法        L384xW173xH45 mm

【梱包内容】
● ビデオテスト信号発生器 PG-HDMulti本体
● AC アダプタ  DC 12V PSE対応
● ユーザーマニュアル
● HDMI ケーブル 1.2m
● YPbPrケーブル 1.2m
● ラック取付金具

【パネル詳細】
● フロントパネル

SDHC : 任意画像パターンを格納したSDカードを挿入できます。PCで、ご希望の画素数の大きさで、BMPファイルを格納しておいてください。
液晶表示 : 動作状態、操作メニューを表示します。
Menu/Back :  メニュー選択、戻る の機能のスイッチです。
↓   : 下に移動
↑   : 上に移動
←   : 左に移動
→   : 右に移動
Enter : 決定ボタン
VIDEO OUTPUT : 現在出力中のビデオ形式が点灯

● リヤパネル

+12V DC : 電源端子。付属のACアダプタを接続してください。
FM UPGRADE  : ファームウエアのアップデート用。通常は使いません。
HDMI : HDMI出力端子
S-VIDEO : Sビデオ出力端子
CVBS : コンポジットビデオ出力端子
Y Pb Br : コンポーネント出力端子
VGA : VGA出力端子
AUDIO OUTPUT ANALOG : 赤、白がステレオオーディオ出力端子
AUDIO OUTPUT COAXIAL : 同軸ケーブルオーディオ出力端子


【技術資料】
● ユーザーマニュアル pdf

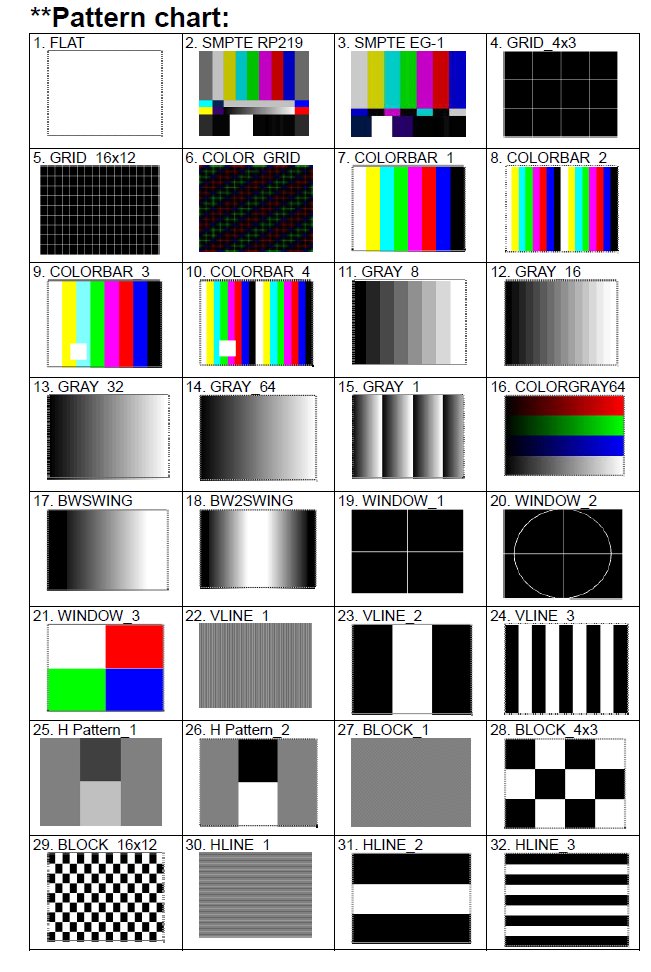

【発生パターン】
デジタルビデオ信号発生器 PG-3G-SDI

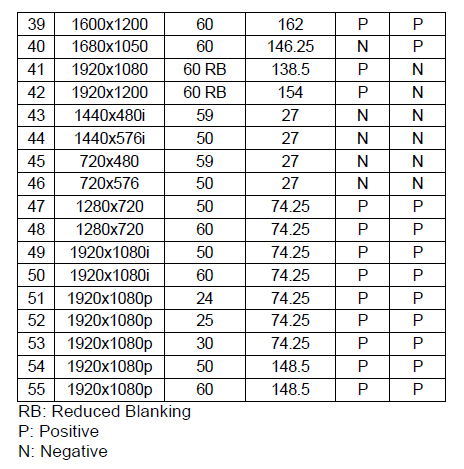

【同期の種類】
デジタルビデオ信号発生器 PG-3G-SDI
デジタルビデオ信号発生器 PG-3G-SDI

【納期】
アイシルダイレクトショップにて価格・納期をご確認いただけます。個人の方や、会社の方でも発注が柔軟に行える方はショップのご利用が便利です。お買いもの金額に応じてポイントが付きます。

【テスト信号発生器入門】




ご購入について

  ご注文は弊社に直接見積もりをご依頼いただくのが簡便です。連絡先はページ最下部にございます。直接購入が難しい場合はご指定の商社経由での販売も承ります。 銀行振込のお支払いの他、商品によっては代引き発送も可能です。
 価格・納期・疑問点はメールでお気軽にお問い合わせください。

 個人の方や、会社の方でも発注が柔軟に行える方はアイシルダイレクトショップが便利です。お買いもの金額に応じてポイントが付きます。
