直流電子負荷  150Wタイプ M9711

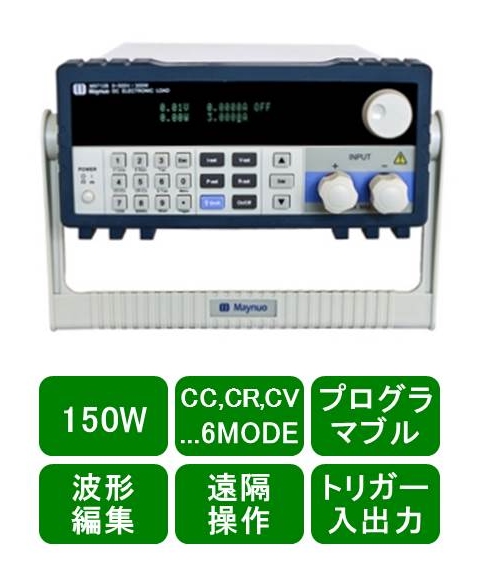

プログラマブル直流電子負荷装置、150W型です。機器の試験や研究開発の際、負荷として実際に抵抗、インダクタ、キャパシタ、擬似回路網などを用意しなくてもこういった様々な形態の負荷として使用できる装置です。LED照明、二次電池、電気自動車、パッテリーの試験に好適です。

プログラマブル 直流電子負荷装置 150W型 M9711 maynuo


【概要】
● 6種類の高速動作モード :
    定電流モード(CC)
    定抵抗モード(CR)
    定電圧モード(CV)
    定電力モード(CW)
    定電流+定電圧(CC+CV)
    定抵抗+定電圧(CR+CV)
● 過電流保護、過電圧保護、過電力保護、過熱保護、逆極接続保護
● 高輝度蛍光表示管 (VFD)。4チャンネル表示
● 周囲温度を検知して自動で働くインテリジェントファン
● 定電圧モードと定電流モードでソフトスタートができ、試験に関わる機器への障害・故障を防ぎます。
● バッテリーテスト、短絡回路テスト機能
● 立ち上がりエッジや立下りエッジのダイナミック特性試験
● 外部トリガー、入出力対応
● 外部 電流波形モニター用端子
● 遠隔電圧補正および多数のデータを保存
● パワーオン自動検査、ソフトウエア補正、標準ラック搭載可
● 負荷の波形を任意に編集できます。
●  RS232/RS485/USBシリアルインターフェイス(オプションのケーブルをご使用ください)
● 目的。携帯電話の充電器、携帯電話の電池、電気自動車・バイクのバッテリー、スイッチング電源、リニア電源、LEDドライバの生産現場や、自動車、航空機、宇宙、海洋、太陽電池の研究、試験、測定にご使用いただけます。

【型番】  M9711

【仕様】
M9711仕様
入力 電力 150W
電流 0-30A
電圧 0-150V
CC モード 範囲 0-3A 0-30A
最小調整量 0.1mA 1mA
精度 0.03%+0.05%FS 0.03%+0.05%FS
CV モード 範囲 0.1-19.999V 0.1-150V
最小調整量 1mV 10mV
精度 0.03%+0.02%FS 0.03%+0.02%FS
CR モード

※1
範囲 0.03-10K Ω 0.03-5K Ω
最小調整量 16 bit 16 bit
精度 0.1%+0.1%FS 0.1%+0.1%FS
CW モード

※1
範囲 0-150W 0-150W
最小調整量 1mW 10mW
精度 0.1%+0.1%FS 0.1%+0.1%FS
電圧測定 範囲 0-19.999V 0-150V
最小調整量 1mV 10mV
精度 0.015%+0.03%FS 0.015%+0.03%FS
電流測定 範囲 0-3A 0-30A
最小調整量 0.01mA 0.1mA
精度 0.03%+0.05%FS 0.03%+0.08%FS
電力測定
※1
範囲 100W 150W
最小調整量 1mW 10mW
精度 0.1%+0.1%FS 0.1%+0.1%FS
バッテリーテスト 電池入力 0.1-150V; 計測可能最大容量=999AH;
階調=0.1mA; 試験時間=1S-16H
ダイナミックテスト 遷移 リスト:0-25kHZ; 2.5A/uS; T1&T2:60uS-999S;
精度:+15% オフセット+10%FS
電流ソフト起動時間 1mS;2mS;5mS;10mS;20mS;50mS;100mS;200mS;500mS;1000mS
精度:+15% オフセット+10%FS
短絡回路 電流(CC) ≒3.3A ≒33A
電圧(CV) 0V
抵抗(CR) ≒55mΩ
温度 動作 0〜40℃
保管 -10℃〜70℃
寸法 WxHxD(mm) 214x108x365
重さ Kg 3.5


※1 (電圧、電流 >=最大測定範囲の10%)
FS : フルスケール

【パネル】
● フロントパネル
プログラマブル 直流電子負荷装置 150W型 M9711
(1) 上部は蛍光表示管の表示画面です。
(2) ロータリーノブ。 設定値を変更する為のものです。
(3) 数字キー 0-9、 ESCキー、副次的機能表示です。
(4) 操作キー。電流モード、電圧モード、電力モード、抵抗モードスクロールで使用します。
(5) 入力端子
(6) 電源スイッチ
(7) 上、下、 Enter キー

● リヤパネル
プログラマブル 直流電子負荷装置 150W型 M9711
(1) BNC 出力コネクタ。 0から最大電流が 0-10Vに対応します。オシロスコープで波形を観測できます。
(2) 遠隔操作用入出力端子
プログラマブル 直流電子負荷装置 150W型 M9711
(3) Dサブ9ピン、多機能インターフェイス。 RS232および RS485 、USB 接続用。電圧が異なりますのでRS232のケーブルは直接接続しないでください。故障しても保証対象外となりますので。

【故障保証】  1年間保証
【納期】   目安は2週間程度です。
【参考価格】 ネットショップ

【技術資料・情報】
● マニュアル ダウンロード
● ソフトウエア ダウンロード
● 動作モードについて
●You Tube のリンクでは、エキスパートのエンジニアが
 ○ 製品の梱包内容の説明
 ○ 分解の上、内部の主要部品の解析、設計構造の解析
 ○ 直流電子負荷装置一般の原理
 ○ 直流電子負荷装置M9711の設計構成
 ○ 共試機器としてアジレントの電源、オシロスコープを使用してM9711を実際に動作させてその使い勝手を見る
というビデオが見られます。是非ご覧ください。
エンジニアの ホームページ
