タッチパネル 10.1"IPSパネル ハイビジョンフィールドモニター
3GSDI,HDMI,VBS,VGA入力

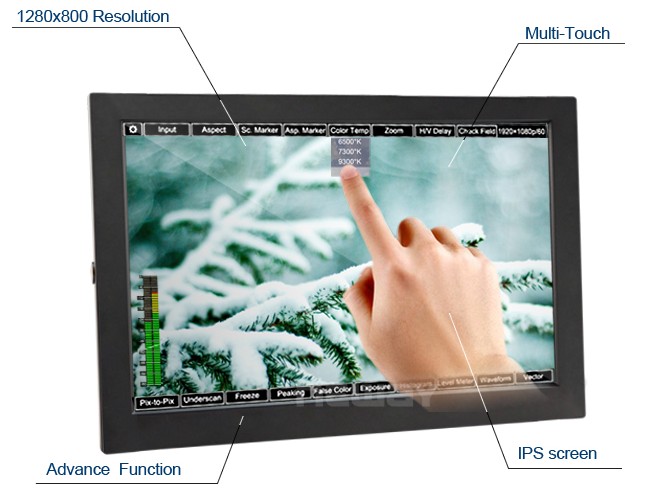

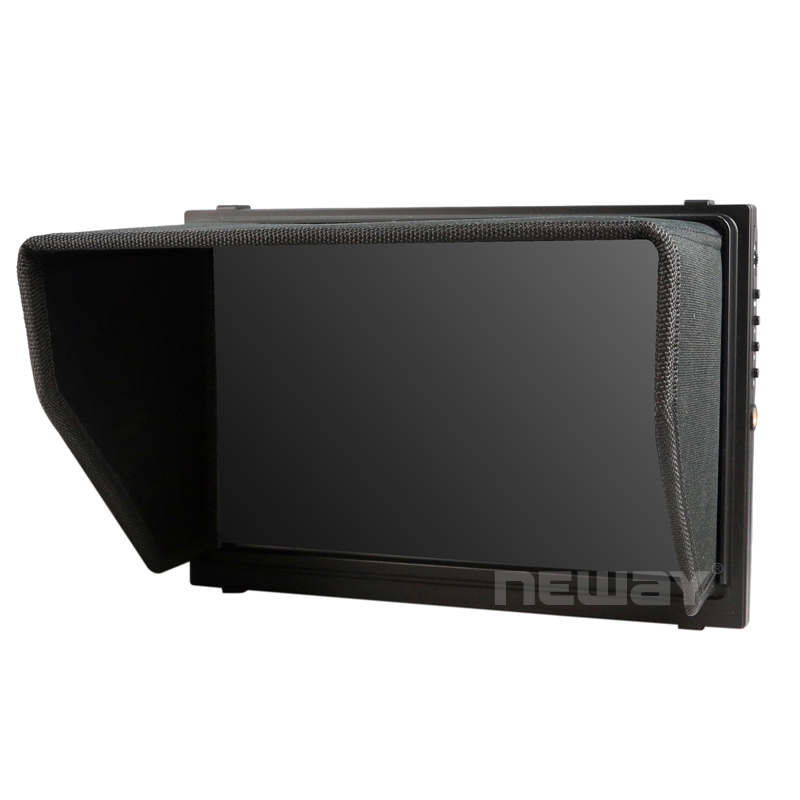

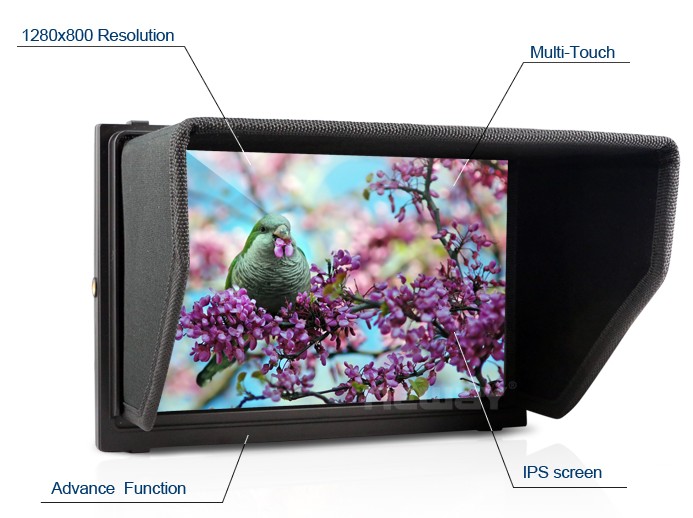

 10.1インチ多機能IPS パネルハイビジョンフィールドモニターです。充電式電池、ACアダプタで動作でき、さまざまな解像度の画像信号を受け付け、3G-SDI、HDMI、コンポジット(VBS)、タリー、VGAの入力を受け付けます。多機能をタッチパネルで操作でき、R,G,B,Y,Cb,Crのヒストグラムや波形を表示でき、ベクトルスコープにもなり、オーディオレベル表示ができます。付属のアルミケースですべての付属品を収納し、移動も楽です。

【製品型番】
●FM10-SHV-Touch

【初めての方に】


【特徴】
● カラー/RGB ヒストグラム、波形、ベクトルスコープ、オーディオレベル表示
● マルチタッチ式タッチパネルスクリーン
● IPS パネル 170° 広視野角
● 高解像度 : 1280×800
● 高コントラスト : 800:1
● 豊富な入力形式 : HDMI, VGA, コンポジット .SDI
● 広い電源入力範囲 : DC 7-24V
● タリー表示、薄型、軽量デザイン
●機能一覧
 波形、ピークフィルタ、センターマーカー、アスペクト比、フリーズ、ピクチャインピクチャ、ヒストグラム、フォルスカラー、ピクセルtoピクセル、チェックフィールド、H/Vディレイ、カラーバー、オーディオレベル表示、カメラ

【仕様】

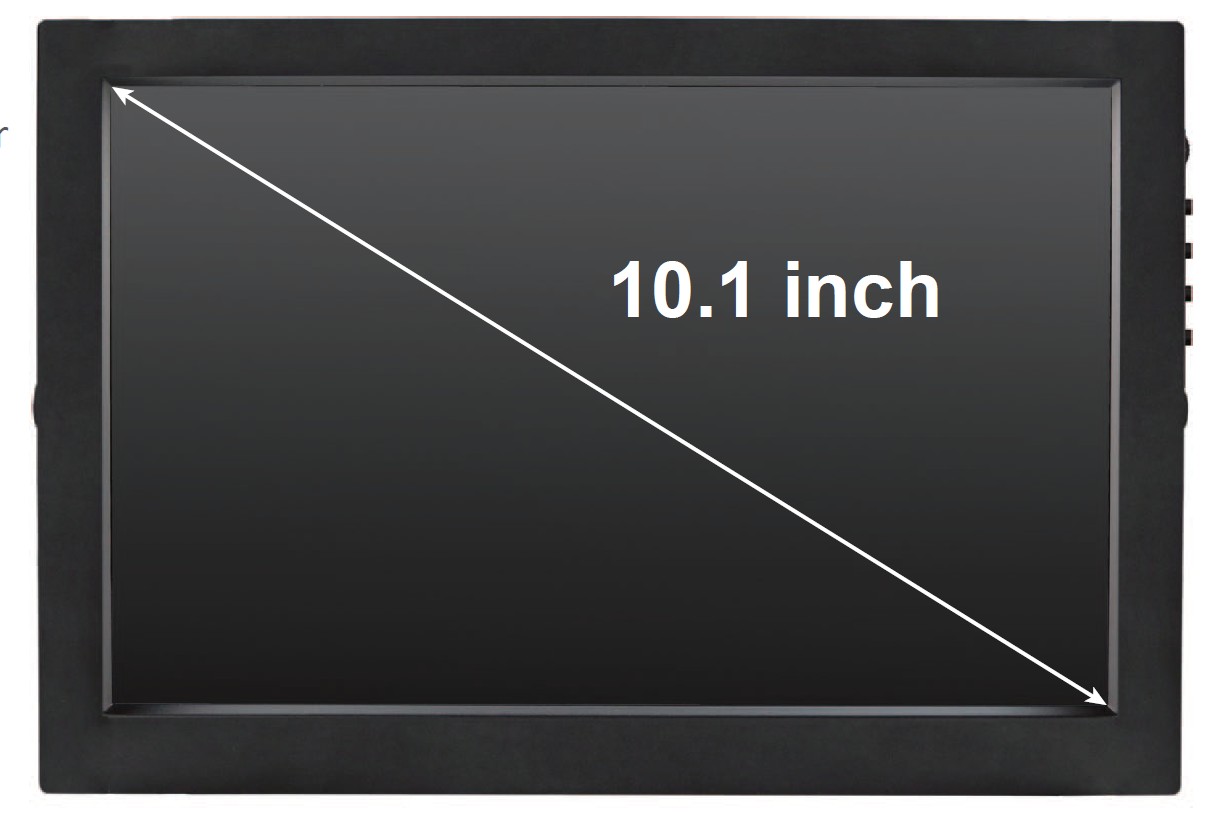

● 液晶サイズ  10.1インチ
● 液晶画素数  1280x800。1920x1080信号入力可能
● バックライト  LED
● アスペクト比  16:9
● コントラスト   800:1
● 視野角     170度(水平)/170度(垂直)
● 輝度       350cd/m2

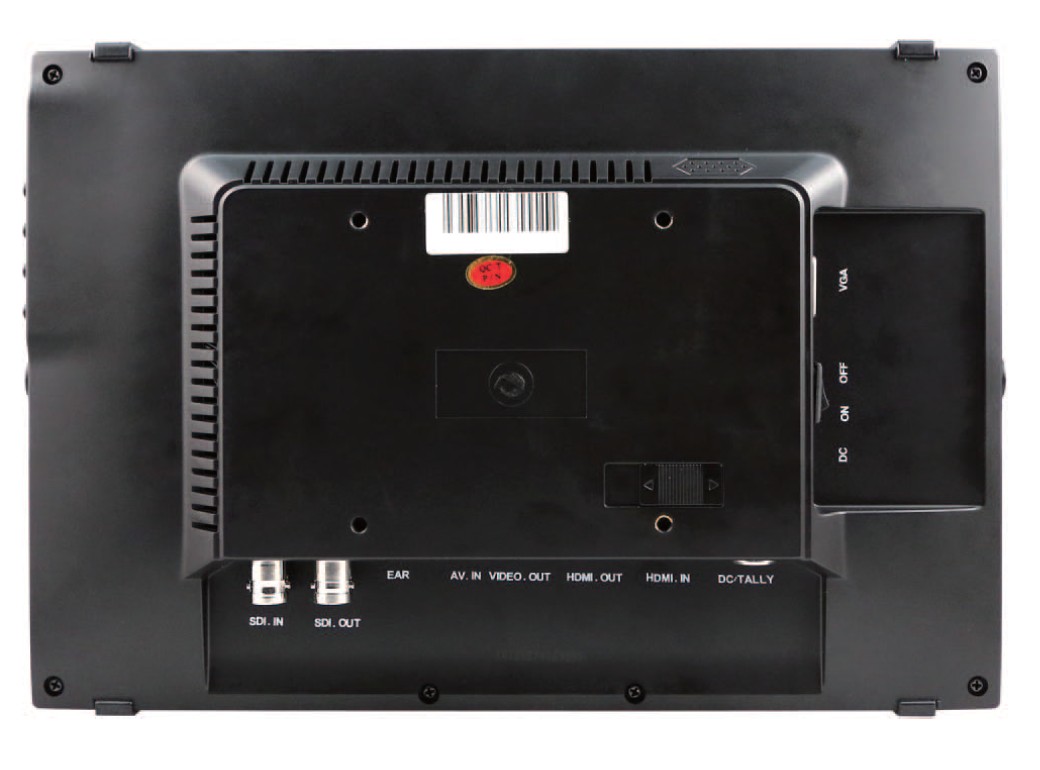

● 入力       3G-SDIx1、HDMIx1、コンポジットx1、タリーx1、VGAx1
● 出力       3G-SDIx1、,HDMIx1、,ピデオx1
● 音声       内蔵スピーカー、イヤホン端子
● 電流       1200mA
● 電源電圧    DC 7-24V
● 消費電力    12W以下
● 動作温度範囲 0〜50℃
● 寸法       250×170×29.6mm
● 重さ       630g
● 電池プレート  F970 / QM91D / DU21 / LP-E6/EL15 使用可能
● オプション   各種マウント

【梱包内容】

バッテリプレートは5種のなかからお好みの2種を選択してください。発注時、備考にお書き添えください。
(1) F970 ソニーDV用 (標準選択品)
(2) DU21 パナソニックDV用
(3) QM91D ソニーDV用
(4) NWLP-E6 キヤノン 5D用 (標準選択品)
(5) NWEN-EL15 ニコン D700/D800用
ご指定の無い時は F970/LP-E6 が同梱されます。

【納期】
アイシルダイレクトショップにて価格・納期をご確認いただけます。個人の方や、会社の方でも発注が柔軟に行える方はショップのご利用が便利です。お買いもの金額に応じてポイントが付きます。


下図は本体とVESAバッテリープラケット、バッテリープレート、バッテリの接続概念です。


【機能説明】
● ヒストグラム

● 波形

● ベクトルスコープと オーディオレベル表示


【対応解像度】


【応用例】


【各種取り付け方法】
● 付属のジンバルブラケットを使用




● 付属のシューマウントで三脚に設置(三脚は別)


シューホールは右左下にあります。

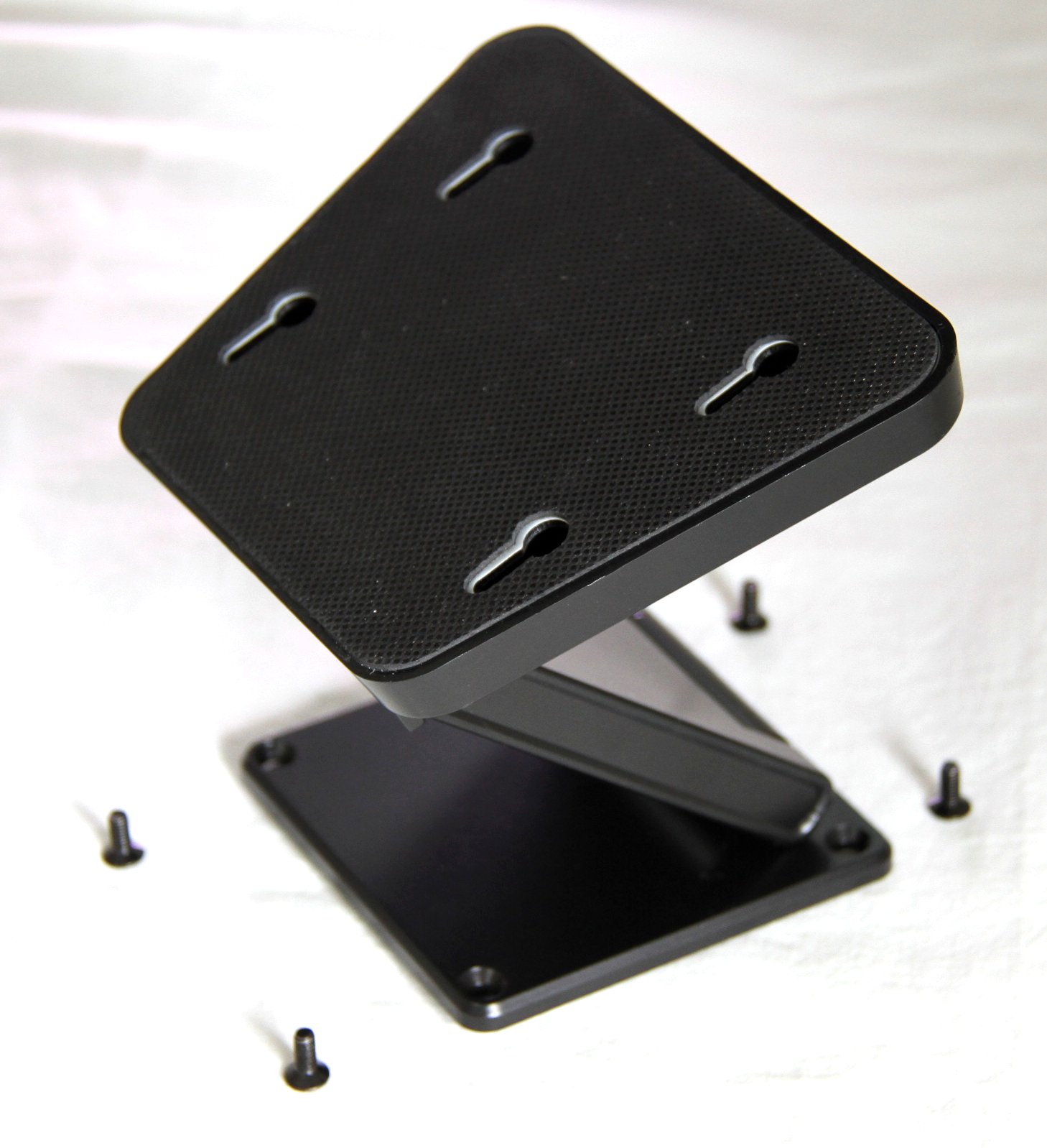

● VESA75mmブラケットによる(VESAブラケットは別売り)



【製品型番】
●BracketVESA75mm

【梱包内容】
ブラケット、ネジ4本

【納期】
アイシルダイレクトショップにて価格・納期をご確認いただけます。個人の方や、会社の方でも発注が柔軟に行える方はショップのご利用が便利です。お買いもの金額に応じてポイントが付きます。

【ご注文について】
ブラケットはフィールドモニターの発注時、同時にご注文ください。ブラケットだけのご注文はお受けしておりません。

【お問い合わせ・見積もり依頼】
企業様で、ネットショップでは購入しにくい場合は弊社の営業でご注文を承ります。「お問い合わせ」よりご遠慮なく見積もりをご依頼下さい。
