IPSパネル7" ハイビジョン フィールドモニター
3GSDI,HDMI,タリー,Ypp,VBS入力





 7インチ多機能ハイビジョンフィールドモニターです。充電式電池やACアダプタで動作でき、さまざまな解像度の画像信号を受け付け、3G-SDI、HDMI、コンポジット(VBS)、タリーの入力を受け付けます。画像解析機能があり、ヒストグラムや波形を表示でき、ベクトルスコープにもなり、オーディオレベル表示ができます。付属のアルミケースですべての付属品を収納し、移動も楽です。

【製品型番】
●FM7IPS

【初めての方に】ただし映像はFM10-SHV-Touchです。


【特徴】
● 7インチ プロフェッショナル向けHDMIフィールドモニター
● 金属筐体
● 高解像度 : 1280×800(IPSパネル)
● 輝度 400cd/m2 LEDバックライト
● タリー表示
● 5種類のバッテリーに対応
● アントンおよびVマウントバッテリプレートのオプションあり
●機能一覧
 波形、ピークフィルタ、センターマーカー、アスペクト比、フリーズ、ピクチャインピクチャ、ヒストグラム、フォルスカラー、ピクセルtoピクセル、チェックフィールド、H/Vディレイ、上下反転、ベクトルスコープ、露出、マーカー、アンダースキャン/オーバースキャン、8倍ズーム、カラーバー、オーディオレベル表示、カメラ

【仕様】
● 液晶サイズ  7インチ
● 液晶画素数 1280x800。1920x1080信号入力可能
● バックライト LED
● 輝度     400cd/m2
● コントラスト 800:1
● 視野角    178度(水平)/178度(垂直)
● 電源電圧   DC 7-24V (XLRコネクタ)
● 消費電流   900mA
● 待機電流   50mA
● 消費電力   11W以下
● 音声出力   前面スピーカ 250mA以上、イヤホン端子 前面に1個
● 寸法     191.5×152×31mm  191.5×152×141mm(カバー付のとき)
● 重さ     760g / 938g(日よけ含む)

【製品種別】
FM7IPS-HYC   HDMI,YPP入力
FM7IPS-HoYC  HDMI,YPP入力、スルー出力
FM7IPS-X-HYC  HDMI,YPP入力、画像解析機能
FM7IPS-X-HoYC HDMI,YPP入力、HDMI スルー出力、画像解析機能
FM7IPS-X-SHoYC 3GSDI,HDMI,YPP入力、,スルー出力、画像解析機能

機能識別表
機能 型番
FM7IPS-
HYC
FM7IPS-
HoYC
FM7IPS-
X-HYC
FM7IPS-
X-HoYC
FM7IPS-
X-SHoYC
入力信号 HDMI
YPbPr
コンポジット
オーディオLR
タリー
3G-SDI × × × ×
出力信号 HDMI × ×
3G-SDI × × × ×
追加機能 × ×
追加機能:ピーキング、フォルスカラー、露出、ヒストグラム、カラーヒストグラム、RGBヒストグラム、波形、ベクトルスコープ、オーディオレベル計

【梱包内容】

バッテリプレートは5種のなかからお好みの2種を選択してください。発注時、備考にお書き添えください。
(1) F970 ソニーDV用 (標準選択品)
(2) DU21 パナソニックDV用
(3) QM91D ソニーDV用
(4) NWLP-E6 キヤノン 5D用 (標準選択品)
(5) NWEN-EL15 ニコン D700/D800用
ご指定の無い時は F970/NWLP-E6  が同梱されます。

【機能説明】
● ヒストグラム

● 波形

● ベクトルスコープと オーディオレベル表示


【対応解像度】


【応用例】


【各種取り付け方法】

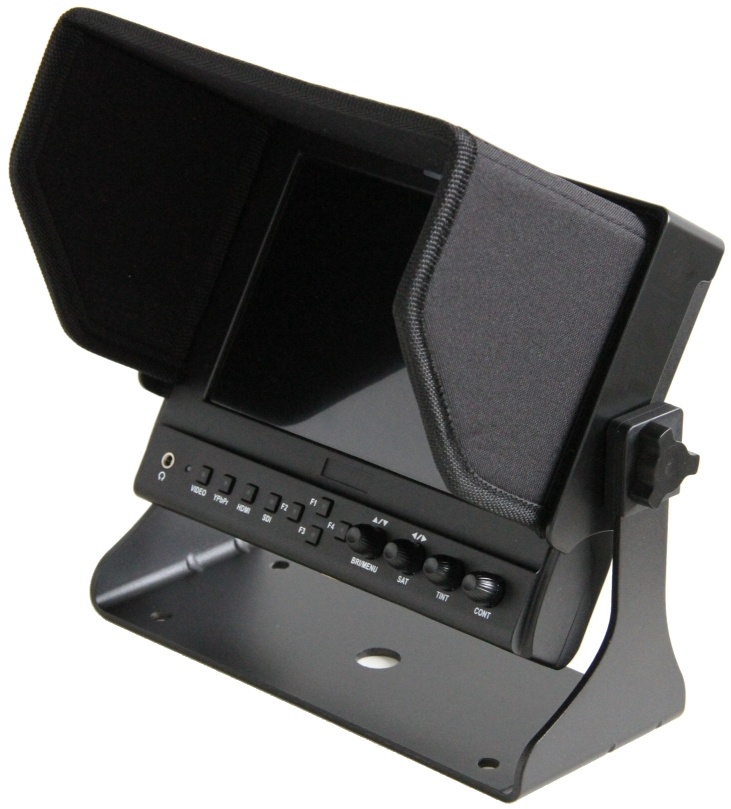

● 付属のジンバルブラケットを使用


● 付属のシューマウントで三脚に設置(機器はFM10-SHV-Touchです。三脚は別)

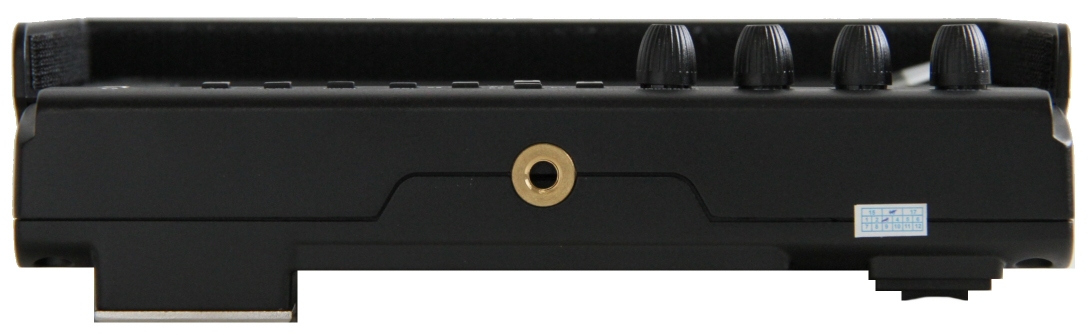

シューホールは右左下にあります。

● バッテリー取り付けについて
下図は本体とVESAバッテリープラケット、バッテリープレート、バッテリの接続概念です。

バッテリーマウントプレートにいて



【納期】
アイシルダイレクトショップにて価格・納期をご確認いただけます。個人の方や、会社の方でも発注が柔軟に行える方はショップのご利用が便利です。お買いもの金額に応じてポイントが付きます。

【お問い合わせ・見積もり依頼】
企業様で、ネットショップでは購入しにくい場合は弊社の営業でご注文を承ります。「お問い合わせ」よりご遠慮なく見積もりをご依頼下さい。
