IPSパネル9.7" ハイビジョン フィールドモニター
3GSDI,HDMI,タリー,Ypp,VBS入力

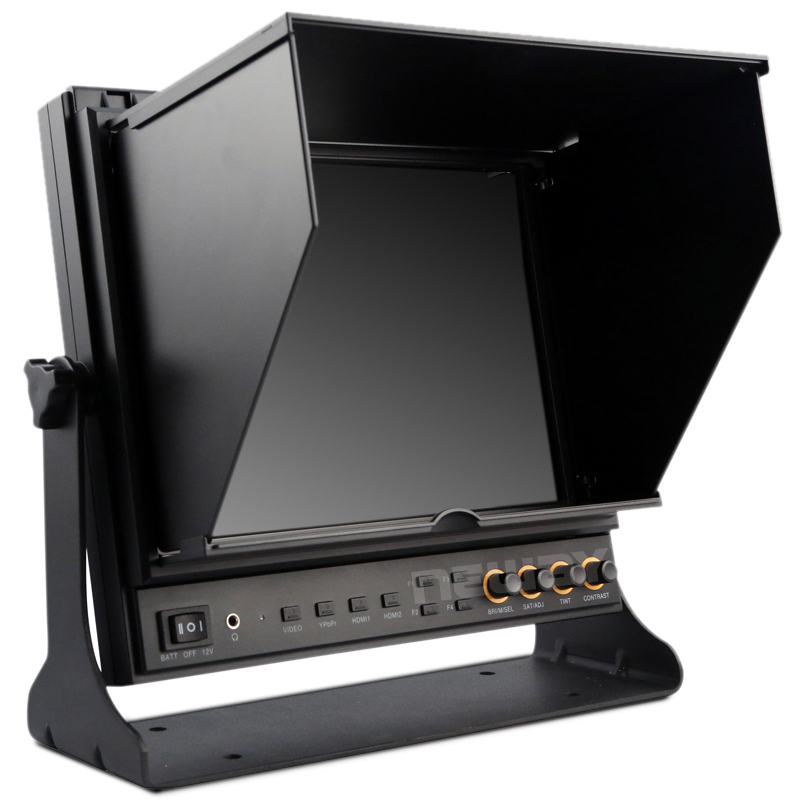

 9.7インチ多機能ハイビジョンフィールドモニターです。充電式電池やACアダプタで動作でき、さまざまな解像度の画像信号を受け付け、3GSDI、HDMI、YPbPr、コンポジット(VBS)、タリーの入力を受け付けます。ヒストグラム他を表示できます。

【製品型番】
●FM9IPS

【初めての方に】ただし映像はFM10-SHV-Touchです。


【特徴】
● 9.7インチ 広視野角IPSパネル
● 高解像度 : 1024×768
● 輝度 400cd/m2
● 高コントラスト 600:1
● 3GSDIおよび HDMI入力
● タリーインターフェイス
● 5種類のバッテリーに対応(標準納品物で2種に対応)
● アントンおよびVマウントバッテリプレートのオプションあり
● 持ち運び用金属ケースのオプションあり
●機能一覧
 ピークフィルタ、ヒストグラム、ピクセルtoピクセル、チェックフィールド、H/Vディレイ、ピクチャインピクチャ、フォルスカラー、カメラ、スクリーンマーカー、アンダースキャン/オーバースキャン、8倍ズーム、カラーバー、露出、センターマーカー

【仕様】
● 液晶サイズ  9.7インチ 4:3 IPSパネル
● 液晶画素数 1024x768。1920x1080信号入力可能
● バックライト LED
● アスペクト比 4:3
● コントラスト 800:1
● 視野角    178度(水平)/178度(垂直)
● 輝度     400cd/m2
● 入力   3GSDIx1 , HDMI x1 , YPbPr x3 . タリーx1 ,オーディオL/R 各1
● 出力   3GSDIx1 , HDMI x1 , YPbPr x3 . タリーx1 ,USB x1(5V充電用出力)
● 消費電流   150mA
● 電源電圧   DC 7-24V (XLRコネクタ)
● 消費電力   18W以下
● 動作温度範囲 -20℃〜60℃
● 保存温度範囲 -30℃〜70℃
● 寸法     246×224×31mm(167.5mm日よけ含む)
● 重さ     1068g / 1388g(日よけ含む)

【製品種別】
FM9IPS-HYC    HDMI,YPP,コンポジット入力
FM9IPS-HYCoH   HDMI,YPP,コンポジット入力。HDMI出力

SDI入出力機能があるものは下記型番のみです。
FM9IPS-SHYCoSHW  SDI,HDMI,YPP,コンポジット入力。SDI,HDMI出力

機能識別表
機能 型番 FM9IPS
-HYC -HYCoH -SHYCoSH
入力 HDMI ○(2) ○(2) ○(2)
YPbPr
コンポジット
コンポジット
オーディオLR
タリー
SDI × ×
出力 HDMI ×
YPbPr
コンポジット
USB(5V)
SDI × ×

追加機能:ピーキング、フォルスカラー、露出、ヒストグラム、カラーヒストグラム、RGBヒストグラム、波形、ベクトルスコープ、オーディオレベル計

【梱包内容】

図中 オプションと書かれたものは標準では同梱されません。
バッテリプレートは5種のなかからお好みの2種を選択することも可能です。ご相談ください。
(1) F970 ソニーDV用 (標準選択品)
(2) DU21 パナソニックDV用
(3) QM91D ソニーDV用
(4) LP-E6 キヤノン 5D用 (標準選択品)
(5) EL15 ニコン D700/D800用
ご指定の無い時は F970/LP-E6  が同梱されます。

【パネル説明】

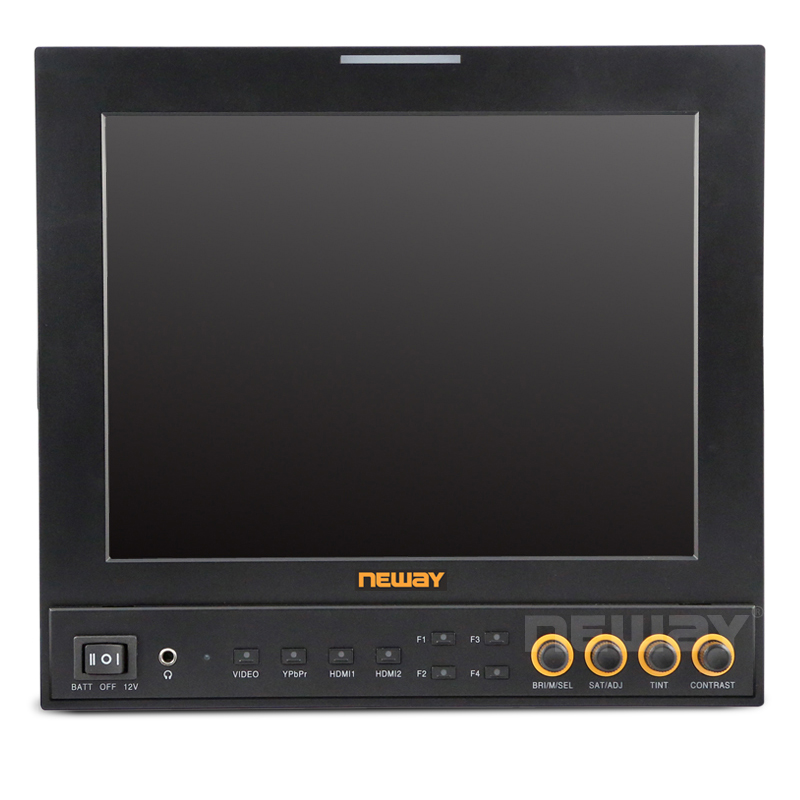

● 前面

1. タリー 表示ランプ
2. 電源、電池スイッチ “U” は電池動作、“O” は電源断、“|” はACアダプタ
3. イヤホンジャック
4. 電源表示ランプ
5. VIDEO: ビデオ入力のとき点灯
6. YPbPr: YPbPr入力のとき点灯
7. HDMI1: HDMI 1入力のとき点灯
8. HDMI2: HDMI 2入力のとき点灯
9. F1-F4: ユーザー定義可能のボタン 4個
   出荷時設定
   F1:ピーキング、 F2:フォルスカラー F3:エクスポジャー F4:ヒストグラム
10. BRI/M/SELつまみ: 押下するとメニュー機能が働きます。回すと選択肢を選べます。出荷時設定は ブライトネスです。
11. SAT/ADJつまみ : 押下するとメニュー機能が働きます。回すと選択肢を選べます。出荷時設定は サチレーションです。
12. TINTつまみ   : 出荷時設定は ティントです。
13. CONTRASTつまみ : 出荷時設定は コントラストです。

● 背面

14. ビデオ信号  入力 / 出力
15. Y信号  入力 / 出力
16. Pb信号  入力 / 出力
17. Pr信号  入力 / 出力
18. オーディオ L/R 入力
19. HDMI 1 信号入力
20. HDMI 2 信号入力
21. HDMI 信号ループ出力
22. ミニUSB入力(プログラムの更新専用)
23. 電源端子 (バッテリー接続用)
24. スピーカー
25. TALLY 信号入力
26. USB 出力 (DC 5V/0.5A)
27. 4-pin XLR DC 電源入力


【機能説明】
● ヒストグラム


【対応解像度】

チェックマークは対応。

【各種取り付け方法】
● ジンバルブラケットを使用 (機器はFM10-SHV-Touchです。)


● バッテリー取り付けについて
下図は本体とバッテリーの接続概念です。



【納期】
アイシルダイレクトショップにて価格・納期をご確認いただけます。個人の方や、会社の方でも発注が柔軟に行える方はショップのご利用が便利です。お買いもの金額に応じてポイントが付きます。

【お問い合わせ・見積もり依頼】
企業様で、ネットショップでは購入しにくい場合は弊社の営業でご注文を承ります。「お問い合わせ」よりご遠慮なく見積もりをご依頼下さい。
