HOME延長器>EX100m-Split373

HDMIケーブル100m延長器

 EX100m-Split373は、"長い配線のできないHDMIケーブル"を最大100mまで長距離配線するための装置です。機器は送信側と受信側に分かれます。送信側でハイビジョン信号をHDMI端子で受け、 TCP/IPに変換しLANケーブルで長距離配線、受信側でTCP/IPからHDMIに戻し出力します。
 製品内容は送信器、受信機とそれぞれの為のACアダプタ2個で構成されます。PoE機能はありませんので送受信それぞれでACアダプタをご使用ください。
 PC画面のようなグラフィックの延長の目的にはピッタリのハイコストパフォーマンスな製品です。動画の延長には【EX100m-Remo】をご検討ください。
取り扱える信号は画像と音声の両方です。
店舗や事務所、工場、監視センター、会議室、教育現場、展示会、病院のロビー、ご家庭のリビングなど、いろいろなところでご使用いただけます。静止画を主体としたデジタルサイネージで、一つの信号源から電子看板までの配線の際には、特にお薦めできます。
ハイビジョンHDMI延長器 hdmi-ex100m


【製品型番】
●EX100m-Split373

【特徴】
●フルハイビジョン信号1080Pまでの解像度に対応
●1080P解像度の信号の場合CAT5ケーブルを使って100m延長が可能
●100M イーサーネット帯域対応
●HDCP準拠
●延長できる最大長さ(送受信1対1の場合)
CAT5 : 80m 、 CAT5e : 100m 、 CAT6 : 120m

【製品内容】
●本体 送信部
●本体 受信部
●ACアダプタ 2個
●英語取説およびアイシルオリジナルの日本語取説

【納期】
アイシルダイレクトショップにて価格・納期をご確認いただけます。個人の方や、会社の方でも発注が柔軟に行える方はショップのご利用が便利です。お買いもの金額に応じてポイントが付きます。

【EX100m-Split373のコネクタ】

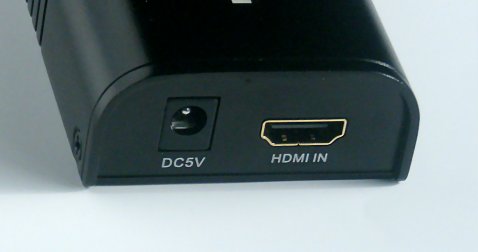

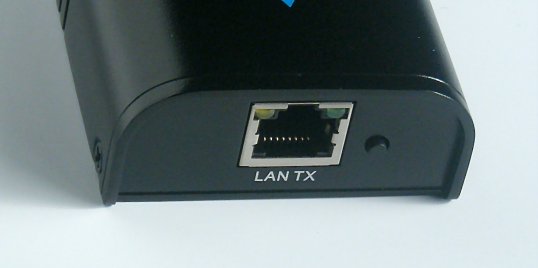

● 送信側コネクタ
ハイビジョンHDMI延長器 hdmi-ex100m
ハイビジョンHDMI延長器 hdmi-ex100m

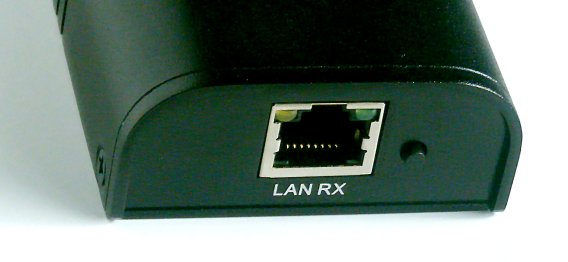

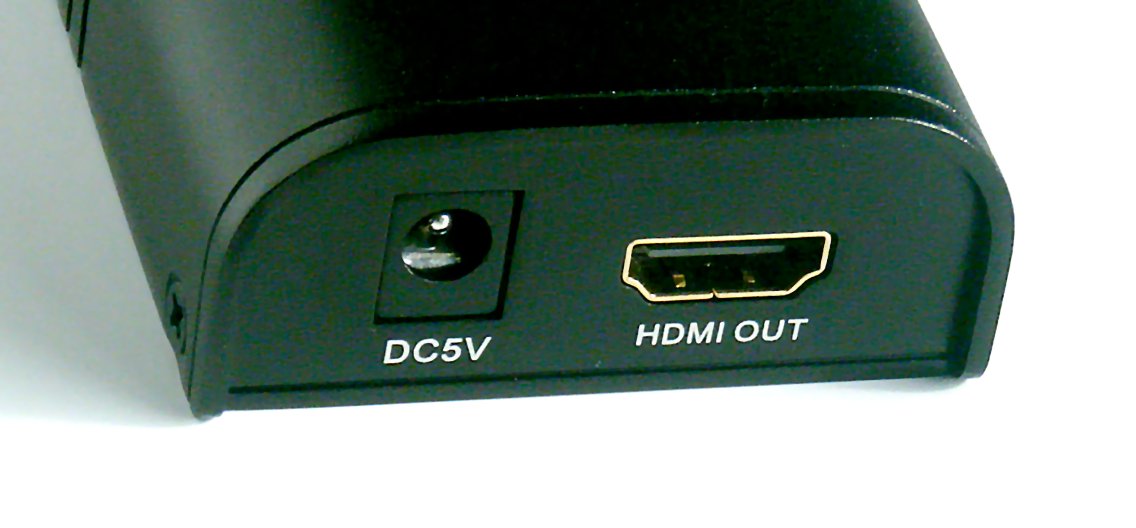

● 信側コネクタ
ハイビジョンHDMI延長器 hdmi-ex100m
ハイビジョンHDMI延長器 hdmi-ex100m
【EX100m-Split373の利用】

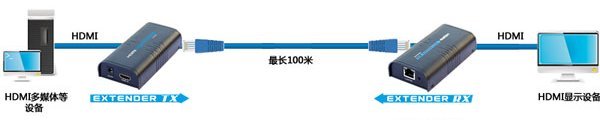

● 一対一
ハイビジョンHDMI延長器 hdmi-ex100m

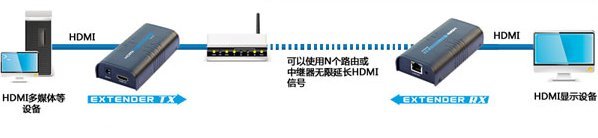

● ルーター使用の一対一 ハイビジョンHDMI延長器 hdmi-ex100m

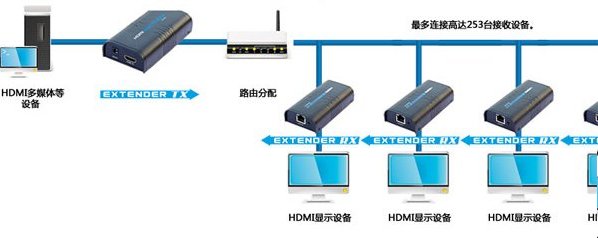

● ルーター使用一対多 ハイビジョンHDMI延長器 hdmi-ex100m


【接続応用の一例】
プレーヤのHDMI出力を【HSP0102D】で分配、【EX100m-Split373】を分配器に接続すれば出力映像を分配しつつ延長してハイビジョンテレビにうつすことが可能。


【動画説明】


【遅延量確認の実験】
全員がダンスをしています。右側がPCからの原画映像、左側が延長配線した映像です。
こちらの動画では分配器も通していますが映像の乱れや遅延は見て取れません。


【機器の組み合わせ使用】
動画は HD-MTX44 と EX100m-Split373です。
マトリックススイッチの後に延長器を繋げた結果です。

HD-MTX42-4K , HSP0102D , HSP0104-3D , HSP0108-3D とも実験し接続できることを確認しました。

【HDMI 延長器入門】
