GANGPro430


MSP430 JTAG / SBW / BSL フラッシュプログラマ、JTAGインサーキットデバッガ
「 GangPro430 」 一括書き込み可能型

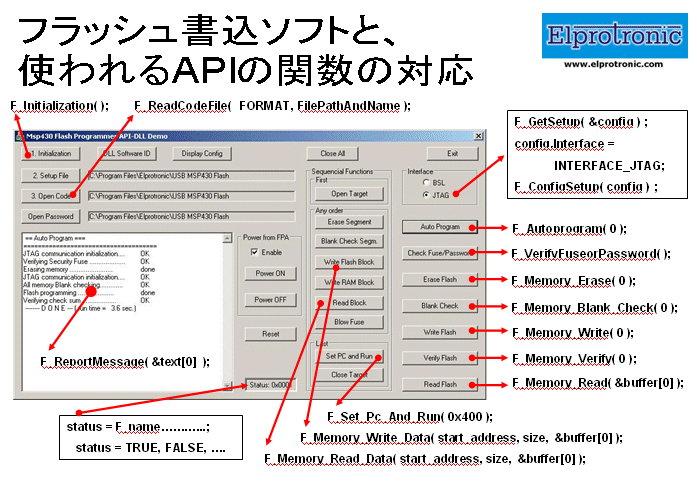

 FlashPro430と同様、「書き込みソフト」「ハードウエア」、「デバイスドライバ」、「API」がセットになっています。API使用例
  GangPro430一つで6個のデバイスを同時にプログラムできる能力が追加されています。一つのPCに8個のアダプタを取り付けられるのはFlashPro430と同様ですから 6個 x 8アダプタ = 48デバイスを(最大で)同時に書き込みできる能力があります。
 多数のデバイスを同時に書く場合、お客様において、書き込みを効率的に行うプログラムをVisual Basicなどで書いていただくことをお勧めします。メーカーが添付する書き込みソフトはGUIベースのものであり、どのデバイスに書き込みを行うか、などの指定は、一手間一手間マウスで行うことになり、お客様のご用途に完全に合致しているとは限らないからです。製品版のソフトウエアをご使用いただけば、Visual Basicの指令を受け付けるAPIが提供されますので、書き込みに当たっての全作業の手続きをするプログラムをあらかじめ作っておけば、量産時の書き込みを自動化できます。
 フラッシュ書込みソフトにはDCOの周波数を実際の動作電圧下で誤差1%以下に修正する校正機能も含まれています。
 また、個別のデバイスに対して自動的に唯一の番号を書き込むシリアル番号書込み機能もあります。

製品名  GangPro430

製品型番
 USB-MSP430-FPA-GANG-JB  JTAG ,SBW ,BSL 対応ソフトウエア付き
 USB-MSP430-FPA-GANG-J   JTAG ,SBW 対応ソフトウエア付き

対応OS Windows ME, 2000, XP, 7, 8 ,10

ホストとの接続方式 USB

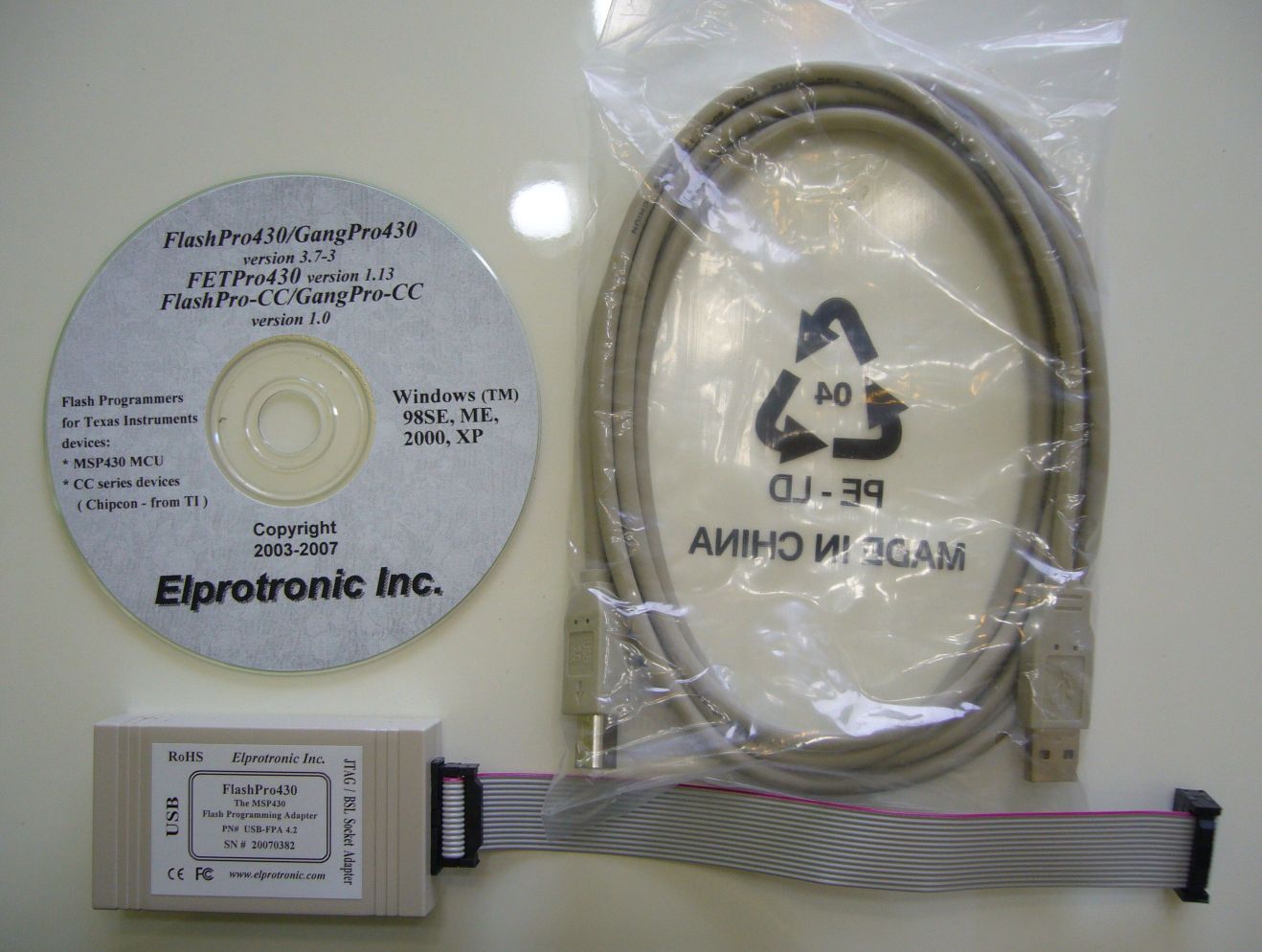

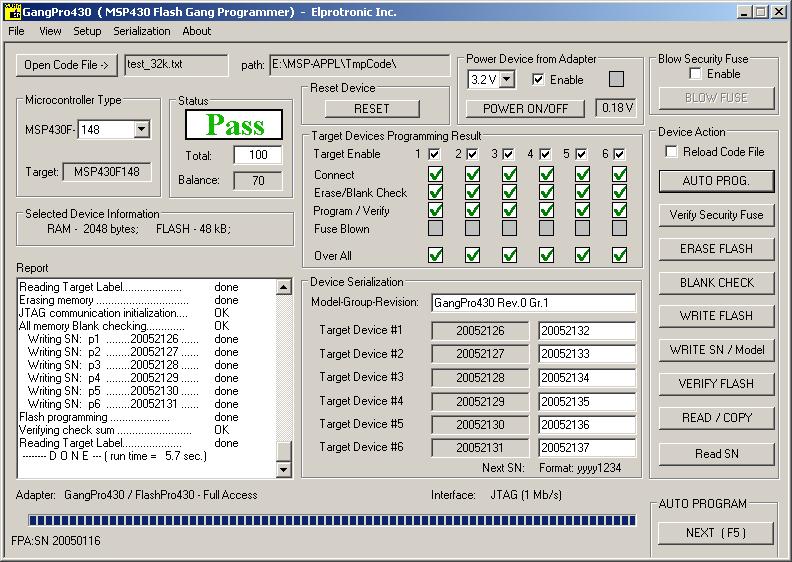

製品およびソフトウエアの外観


特徴
 個数
GangPro430一つで最大6個の MSP430Fxxを同時にプログラムできます。
一つのPCに GangPro430 を8個まで接続することが出来ます。
GANG BSL対応ソフトウエアを使用すれば、BSL経由で6つまでMSP430をプログラムできます。

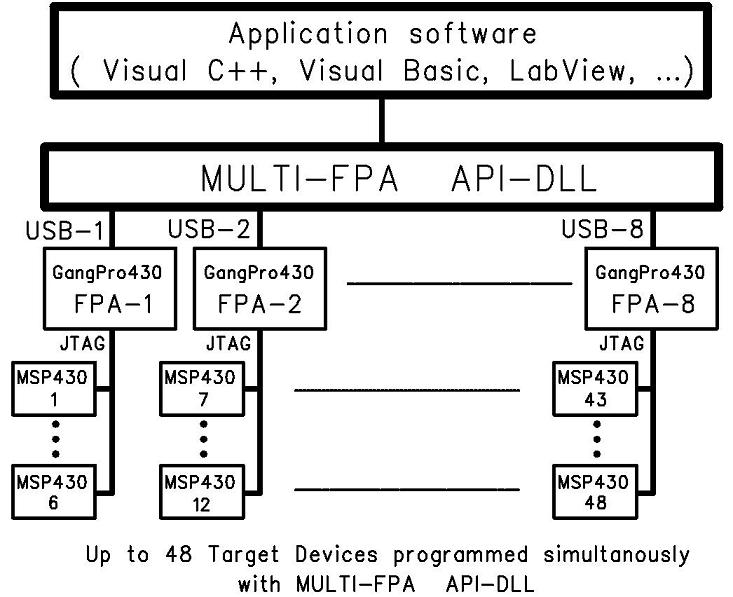

Multi-FPA API-DLLソフトウエアパッケージで GangPro430 を8つまで制御し、同時に作業させることができます。GangPro430を8つ使えば、48個のデバイスをプログラムするのに、 FPAを1個つかってデバイスを6つプログラムするのと同じ時間しかかかりません。

 速度
60KバイトをもつMSP430デバイスを、6個一度にプログラムするのに要する時間は5秒です。
60KBのプログラムを消去、ブランクチェック、プログラム、ベリファイするのにJTAG接続なら8秒、BSL接続なら12秒しかかかりません。
60KバイトをもつMSP430のデバイスを、Multi-FPA API-DLLソフトとUSB-GangPro430を8個使えば一度に48デバイスを 5から7秒でプログラムできます。
 操作性
スクリプトファイル形式で、プログラミングの手続きを記述することが出来るようになりました。
コマンドプロンプトからコマンドラインインタープリタを利用することが出来るようになりました。
プログラムできるサイズに制限はありません。
 ターゲット、PCとの接続
フルスピードUSB 1.1 (12Mb/s)インターフェイスで接続します。
JTAGおよび Spy-Bi-Wire、BSLインターフェイスに接続できます。
 書き込み機能、管理機能
JTAGセキュリティーヒューズを焼くことが出来ます。
プログラミング用ファイル形式として TI (*.txt)形式およびMotorola (*.srec,*.s19, *.s28, *.s37)、 Intel (*.hex)、*.d43、*.a43の各形式が使えます。
Windowsベースの使いやすいソフトウエアです。
複数の入力ファイルを統括して管理できる機能があるので作業量を減らすことが出来ます。
各種設定状態を不用意に書き換えできないようにする機能がありますので、量産の際に安心です。
シリアル番号や型番、改版履歴などを自動割付できます。自動増分も出来ます。シリアル番号なは日付を自動挿入することも出来ます。書き込み形式はHEXあるいは BCD、ASCII が可能です。
フラッシュに書き込んだ記録をログファイルに記録出来ます。
プログラミング用のアダプタからターゲットデバイスに電源を供給できます。(電圧は2.2Vか0.2V刻みで 3.6Vまで)、また外部電源も使用できます。
 テバッガ、エミュレータ機能
MSP430.DLL ライブラリはUSB GangアダプタをFET(Flash Emulation Tool)のようなJTAGインサーキットエミュレータのように使える機能も含まれております。
 総合性能、機能
Gang Splitterを使うとGangPro430のアダプタにターゲットデバイスを6個までつなげることが出来ます。ソフトウエアを最新のものにするとGangPro430アダプタを使って、ターゲットのBSL(ブートストラップローダー)を経由してプログラミングを行えるようになります。エルプロ社のソフトウエアはBSLの通信速度が150KB/sと高速ですから、MSP430のデバイスを6個同時に消去、ブランクチェック、プログラム、ベリファイするのに12秒しかかかりません。
USB-MSP430-FPA-GANGアダプタをFlashPro430用のソフトウエアを使って、JTAGインターフェイス経由でターゲットにアクセスすることも出来ます。
Multi-FPA API-DLLはコマンドラインから制御できます。これを利用して、 8つまでのGangPro430 FPAを他のソフトから制御して同時に作業させられます。

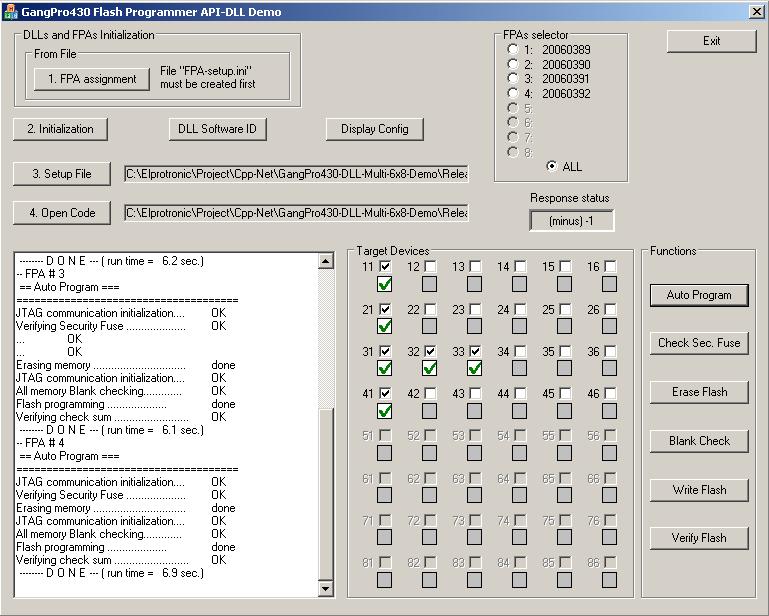

Multi-FPA API-DLLのデモ用はVisual C++.net, Visual Basic.net, LABView 7.1,で書かれており、エルプロ社のwebから自由に御入手いただけます。
 品質
FCCおよびCEに準拠するべく試験を受けています。FCC-1, FCC-2, FCC-3, CE-1, CE-2


サポートしているプロセッサ:
MSP430F1x
MSP430F110, MSP430F1101, MSP430F1101A, MSP430F1111A, MSP430F112, MSP430F1121, MSP430F1121A, MSP430F1122, MSP430F1132, MSP430F122, MSP430F1222, MSP430F123, MSP430F1232, MSP430F133, MSP430F135, MSP430F147, MSP430F1471, MSP430F148, MSP430F1481, MSP430F149, MSP430F1491, MSP430F155, MSP430F156, MSP430F157, MSP430F1610, MSP430F1611, MSP430F1612, MSP430F167, MSP430F168, MSP430F169, MSP430F169-M
MSP430F2x
MSP430F2001, MSP430F2002, MSP430F2003, MSP430F2011, MSP430F2012, MSP430F2013, MSP430F2101, MSP430F2111, MSP430F2112, MSP430F2121, MSP430F2122, MSP430F2131, MSP430F2132, MSP430F2232, MSP430F2234, MSP430F2252, MSP430F2254, MSP430F2272, MSP430F2274, MSP430F233, MSP430F2330, MSP430F235, MSP430F2350, MSP430F2370, MSP430F2410, MSP430F2416, MSP430F2417, MSP430F2418, MSP430F2419, MSP430F247, MSP430F2471, MSP430F248, MSP430F2481, MSP430F249, MSP430F2491, MSP430F2616, MSP430F2617, MSP430F2618, MSP430F2619
MSP430AFE2x
MSP430AFE221, MSP430AFE222, MSP430AFE223, MSP430AFE231, MSP430AFE232, MSP430AFE233, MSP430AFE251, MSP430AFE252, MSP430AFE253
MSP430G2x
MSP430G2001, MSP430G2101, MSP430G2102, MSP430G2111, MSP430G2112, MSP430G2113, MSP430G2121, MSP430G2131, MSP430G2132, MSP430G2152, MSP430G2153, MSP430G2201, MSP430G2202, MSP430G2203, MSP430G2210, MSP430G2211, MSP430G2212, MSP430G2213, MSP430G2221, MSP430G2230, MSP430G2231, MSP430G2232, MSP430G2233, MSP430G2252, MSP430G2253, MSP430G2302, MSP430G2303, MSP430G2312, MSP430G2313, MSP430G2332, MSP430G2333, MSP430G2352, MSP430G2353, MSP430G2402, MSP430G2403, MSP430G2412, MSP430G2413, MSP430G2432, MSP430G2433, MSP430G2444, MSP430G2452, MSP430G2453, MSP430G2513, MSP430G2533, MSP430G2544, MSP430G2553, MSP430G2744, MSP430G2755, MSP430G2855, MSP430G2955
MSP430i2x
MSP430i2020, MSP430i2021, MSP430i2030, MSP430i2031, MSP430i2040, MSP430i2041
MSP430Tx
MSP430TCH5E
MSP430F4x
MSP430F412, MSP430F412-FW, MSP430F413, MSP430F413-FW, MSP430F4132, MSP430F415, MSP430F415-FW, MSP430F4152, MSP430F417, MSP430F417-FW, MSP430F423, MSP430F4230, MSP430F423A, MSP430F423A, MSP430F425, MSP430F4250, MSP430F425A, MSP430F425A, MSP430F4260, MSP430F427, MSP430F4270, MSP430F427A, MSP430F427A, MSP430F435, MSP430F435-100P, MSP430F4351, MSP430F436, MSP430F436-100P, MSP430F4361, MSP430F437, MSP430F437-100P, MSP430F4371, MSP430F447, MSP430F448, MSP430F4481, MSP430F449, MSP430F4491, MSP430F4616, MSP430F46161, MSP430F4617, MSP430F46171, MSP430F4618, MSP430F46181, MSP430F4619, MSP430F46191, MSP430F47126, MSP430F47127, MSP430F47163, MSP430F47166, MSP430F47167, MSP430F47173, MSP430F47176, MSP430F47177, MSP430F47183, MSP430F47186, MSP430F47187, MSP430F47193, MSP430F47196, MSP430F47197, MSP430F477, MSP430F478, MSP430F4783, MSP430F4784, MSP430F479, MSP430F4793, MSP430F4794
MSP430FE4x
MSP430FE423, MSP430FE423A, MSP430FE4232, MSP430FE4242, MSP430FE425, MSP430FE425A, MSP430FE4252, MSP430FE427, MSP430FE427A, MSP430FE4272
MSP430FG4x
MSP430FG4250, MSP430FG4260, MSP430FG4270, MSP430FG437, MSP430FG438, MSP430FG439, MSP430FG4616, MSP430FG4617, MSP430FG4618, MSP430FG4619, MSP430FG477, MSP430FG478, MSP430FG479
MSP430FW4x
MSP430FW423, MSP430FW425, MSP430FW427, MSP430FW428, MSP430FW429
MSP430F6x
MSP430BT5190, MSP430F5131, MSP430F5132, MSP430F5151, MSP430F5152, MSP430F5171, MSP430F5172, MSP430F5212, MSP430F5213, MSP430F5214, MSP430F5217, MSP430F5218, MSP430F5219, MSP430F5222, MSP430F5223, MSP430F5224, MSP430F5227, MSP430F5228, MSP430F5229, MSP430F5232, MSP430F5234, MSP430F5237, MSP430F5239, MSP430F5242, MSP430F5244, MSP430F5247, MSP430F5249, MSP430F5252, MSP430F5253, MSP430F5254, MSP430F5255, MSP430F5256, MSP430F5257, MSP430F5258, MSP430F5259, MSP430F5304, MSP430F5308, MSP430F5309, MSP430F5310, MSP430F5324, MSP430F5325, MSP430F5326, MSP430F5327, MSP430F5328, MSP430F5329, MSP430F5333, MSP430F5335, MSP430F5336, MSP430F5338, MSP430F5340, MSP430F5341, MSP430F5342, MSP430F5358, MSP430F5359, MSP430F5418, MSP430F5418A, MSP430F5419, MSP430F5419A, MSP430F5435, MSP430F5435A, MSP430F5436, MSP430F5436A, MSP430F5437, MSP430F5437A, MSP430F5438, MSP430F5438A, MSP430F5500, MSP430F5501, MSP430F5502, MSP430F5503, MSP430F5504, MSP430F5505, MSP430F5506, MSP430F5507, MSP430F5508, MSP430F5509, MSP430F5510, MSP430F5513, MSP430F5514, MSP430F5515, MSP430F5517, MSP430F5519, MSP430F5521, MSP430F5522, MSP430F5524, MSP430F5525, MSP430F5526, MSP430F5527, MSP430F5528, MSP430F5529, MSP430F5630, MSP430F5631, MSP430F5632, MSP430F5633, MSP430F5634, MSP430F5635, MSP430F5636, MSP430F5637, MSP430F5638, MSP430F5658, MSP430F5659, MSP430SL5438A
MSP430FG6x
MSP430FG6626
MSP430FR2x
MSP430FR2032, MSP430FR2033
MSP430FR4x
MSP430FR4131, MSP430FR4132, MSP430FR4133
MSP430FR5x
MSP430FR5720, MSP430FR5721, MSP430FR5722, MSP430FR5723, MSP430FR5724, MSP430FR5725, MSP430FR5726, MSP430FR5727, MSP430FR5728, MSP430FR5729, MSP430FR5730, MSP430FR5731, MSP430FR5732, MSP430FR5733, MSP430FR5734, MSP430FR5735, MSP430FR5736, MSP430FR5737, MSP430FR5738, MSP430FR5739, MSP430FR5847, MSP430FR58471, MSP430FR5848, MSP430FR5849, MSP430FR5857, MSP430FR5858, MSP430FR5859, MSP430FR5867, MSP430FR58671, MSP430FR5868, MSP430FR5869, MSP430FR5887, MSP430FR5888, MSP430FR5889, MSP430FR58891, MSP430FR5947, MSP430FR59471, MSP430FR5948, MSP430FR5949, MSP430FR5957, MSP430FR5958, MSP430FR5959, MSP430FR5967, MSP430FR5968, MSP430FR5969, MSP430FR59691, MSP430FR5986, MSP430FR5987, MSP430FR5988, MSP430FR5989, MSP430FR59891
MSP430FR5x
MSP430FR6877, MSP430FR6879, MSP430FR68791, MSP430FR6887, MSP430FR6888, MSP430FR6889, MSP430FR68891, MSP430FR6927, MSP430FR69271, MSP430FR6928, MSP430FR6972, MSP430FR6977, MSP430FR6979, MSP430FR69791, MSP430FR6987, MSP430FR6988, MSP430FR6989, MSP430FR69891
CC-430F5x
CC-430F5123, CC-430F5125, CC-430F5133, CC-430F5135, CC-430F5137, CC-430F5143, CC-430F5145, CC-430F5147
CC-430F6x
CC-430F6125, CC-430F6126, CC-430F6127, CC-430F6135, CC-430F6137, CC-430F6143, CC-430F6145, CC-430F6147

詳細についてGangPro430文献も御参照下さい。

製品の内容:
USB接続のプログラミングアダプタ GangPro430 。ハードウエアです。
USBケーブル 、JTAG/BSLケーブル
ソフトウエアと文書が入ったCD
ソフトウエア GangPro430-JTAG
ソフトウエア GangPro430-BSL
ソフトウエア FlashPro430-JTAG
シリアル番号(キーコード) (標準版のみ添付します)
統合開発環境でデバッガとして利用できるようにするMSP430.dllドライバ
遠隔制御に使えるMulti-FPA API-DLLドライバ (標準版のみ添付します)。API使用例

故障保証: 1年


資料とソフトウエア
  ダウンロード ページ


ご購入および価格について : 価格のページをご覧下さい。
納期 :  通常 1-2週間程度

疑問点はメールでお気軽にお問い合わせください。
